一、配置參數

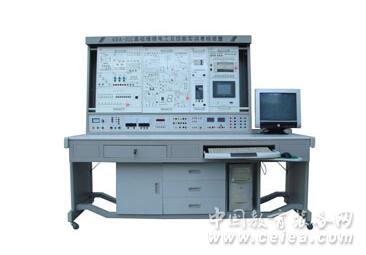

電源、儀器控制屏，鐵質噴塑結構，鋁質面板。提供交流電源、高壓直流電源、低壓直流電源及各種測試儀表等。
主控功能板:
1、三相四線電源輸入，通過漏電保護器，接通總開關,由接觸器通過起、停按鈕進行操作
2、設有450V指針式交流電壓表三只，指示輸入的三相電源電壓
3、定時器兼報警記錄儀，可作為時鐘使用，又具有設定實訓時間、定時報警、切斷電源等功能
交直流電源:
1、勵磁電源：直流220V/0.5A，具有短路保護。
2、電樞電源：直流0～220V/2A連續可調電源一路，具有短路保護。
3、直流穩壓電源：±12V/0.5A兩路，＋5V/0.5A一路，具有短路軟截止自動恢復保護功能。
4、交流電源：①變壓器，原邊根據不同的接線可加220V，也可以加380V交流電源。輸出36V、110V、20V、20V、12V、6.3V的交流電壓；②單相調壓器，可得到交流0～250V可調電壓；③控制屏設有單相三極220V電源插座及三相四極380V電源插座。
交直流儀表 :
1、交流電壓表：0～500V帶鏡面交流電壓表，精度1.0級。
2、交流電流表：0～5A帶鏡面交流電流表，精度1.0級，具有超量程報警、指示、切斷總電源等功能。
3、功率、功率因數表
4、直流電壓表：直流數字電壓表，測量范圍0～300V，三位半數顯，輸入阻抗為10MΩ，精度0.5級。
5、直流電流表：直流數字電流表，測量范圍為0～5A，三位半數顯，精度0.5級，具有超量程報警、指示、切斷總電源等能。
整流二極管：IN5408 四只實訓桌:鐵質噴塑結構，桌面為防火、防水、耐磨高密度板，桌子左右各設有兩個抽屜（帶鎖）。
元器件：交直流接觸器和熱繼電器都是采用法國施耐德原裝進口產品
二、實訓項目
1. 三相異步電動機直接啟動控制 （PLC控制）
2. 三相異步電動機接觸器點動控制線路（PLC控制）
3. 三相異步電動機接觸器自鎖控制線路（PLC控制）
4. 按鈕聯鎖的三相異步電動機接觸器正反轉控制線路（PLC控制）
5. 三相異步電動機的順序控制（PLC控制）
6. 三相異步電動機的多地控制（PLC控制）
7. 安裝調試通電延時帶直流能耗制動Y-△啟動控制線路
8. 接觸器聯鎖的正反轉控制線路
9. 工作臺自動往返控制線路
10. 光控開關和報警電路
11. 設計并安裝調試電壓上、下限報警電路（全自動冰箱保護器）
12. 安裝和調試數字鐘電路
13. 安裝調試數字步進電機線路
三、實訓組件
1. 實訓組件<一>
掛板上裝有熱繼電器、交流接觸器380V、按鈕指示燈（6.3V），接線端子等
2. 實訓組件<二>
掛板上裝有螺旋式熔斷器、直插式熔斷器、低壓斷路器、時間繼電器、交流接觸器、接線端子等。
3. 實訓組件<三>
掛板上裝有螺旋式熔斷器、轉換開關、 電磁閥、十字開關、行程開關等
4. 電子線路安裝板
用于電子線路板調試時板的固定
5. 電子線路固定線路板（共4塊）
6. 三相鼠籠式異步電動機380V/Y
7. 三相鼠籠式異步電動機380V/△
8. 可編程控制器（日本歐姆龍CPM2AH-20CDR）
