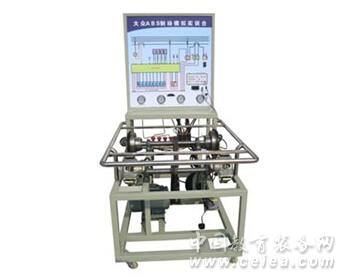

本實訓臺是本公司采用上海大眾汽車ABS制動系,為適應汽車教學需求而研制的。該實訓臺由ABS電腦總成、操作顯示面板及ABS彩色電氣原理圖電腦控制柜、可移動式臺架(萬向腳輪)、驅動系統(4KW電機代替發動機動力)、啟動系統(電門鎖啟動方式)、ABS傳感、器執行器、原車ABS電腦、配備原車OBD-Ⅱ接口、真空泵(代替發動機真空助力剎車系統)、剎車油壓壓力顯示表、顯示剎車管路油壓壓力、電壓檢測表(檢測任意路傳感器工作信號、工作電壓)、故障設置區可設置16路故障(老師設置任一路線路故障)、故障排除區(學生通過各種儀器、儀表、或讀取故障碼)在面板上用專用排故線連接排除故障、通過OBD-Ⅱ讀碼. 消碼. ABS電腦編碼.數據流. 故障分析、傳感器信號模擬等多項功能、具結構緊湊、操作方便、安全可靠、教學直觀、是汽車ABS實物教學不可缺少的實驗室設備之一。
技術性能:
1、主要參數值:
●前盤后鼓試(前盤 后盤) 兩軸同步驅動
●功率 4KW
●電壓 AC380V
●可移動臺架(分體式+安全不銹鋼防護攔) 1500×900×1800mm
●壓力表 16MPA
●剎車油 500ML
●工作電壓 12V
●工作功率 350W29A
●設備重量 260Kg
