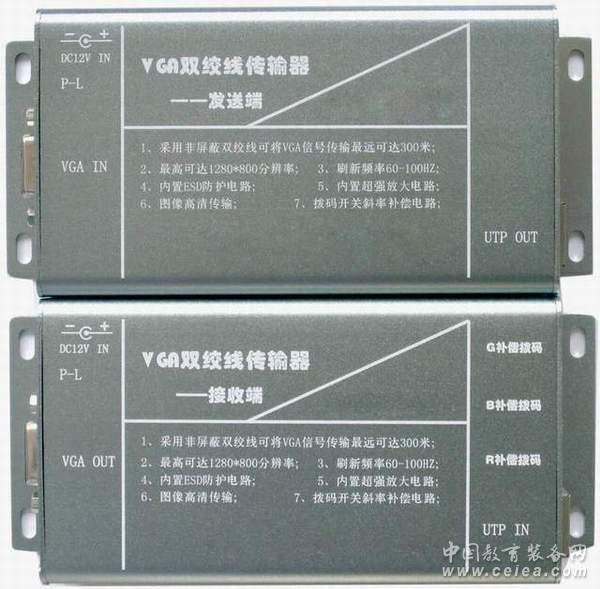

VGA雙絞線傳輸器
產品型號:Kylines VGA300
產品代碼:
產品價格:1280
計量單位:套
折 扣 率: 0
最后更新:2013-09-22
關 注 度:4720
生產企業:北京麒麟視訊科技有限公司
在線詢價留言
與企業聯系時請告知該信息來自教育裝備網!
分享到:
更多

產品詳細介紹VGA雙絞線傳輸器(Kylines VGA300),VGA延長器,VGA收發器,VGA長線驅動器,VGA放大器
一、產品概述:
為了解決VGA信號+音頻信號較長距離的傳輸時,發生的圖像重影,顏色失真等問題,北京麒麟視訊科技有限公司研發生產了這款雙絞線VGA傳輸器,可以傳輸距離為0--300米,是專為網絡平板顯示及大屏幕幕墻顯示廣告工程、工業自動化控制、醫療設備、安防監控、多媒體教學等顯示系統工程中高質量VGA視頻信號長距離傳輸?shù)男枨蠖鴮?zhuān)業設計的集VGA信號轉換、分配、驅動、接收和還原功能為一身的信號傳輸系統。它可以將VGA信號通過非屏蔽五類網線上平衡傳輸,以增強對共模噪聲及干擾信號的抑制,同時大幅度地節約線材成本并簡化了工程布線。采用專利技術將H和V信號編碼至RGB信號上加重處理后發送,僅利用CAT-5電纜的三對雙絞線完成VGA、SVGA、SXGA、XGA、SXGA的RGBHV信號的平衡編解碼,并采用遠距離高頻補償加重處理,帶寬高達350MHz。使XGA(最高1600*900/60Hz)的傳輸距離達到300米,以滿足大型工程投影機、顯示器、TFT-LCD TV、PDP信號傳輸?shù)男枰。由于整個傳輸系統采用了加權零值拆分的平衡傳輸?shù)膶?zhuān)利技術,因此雙絞線在傳輸信號時不會對外造成EMI的干擾。可通過設置撥碼開關來調整傳輸距離的遠近。

二、典型應用:
多功能電化教室中連接中控主機與投影機之間;
計算機與大型led屏幕之間;
地鐵或列車、汽車車廂廣告屏;等等應用。
三、產品優勢
★VGA信號,音頻信號同步傳輸
★不需任何軟件安裝、即插即用
★不需服務器、交換機、路由器、HUB及終端工作站組網
★不需IP占用和設置、無防火墻、無TCP/IP協議及網絡維護!
★點對點實時高保真視頻同步傳輸
★采用廉價的非屏蔽雙絞線傳輸高清VGA視頻

四、產品參數:
★電源:DC 5V/1A
★工作溫度:-25℃~+70℃
★儲存溫度:-40℃~+80℃
★產品尺寸:124.5mm*66mm
★輸入接口:HDI5PIN (VGA母頭)
★輸出接口:HDI5PIN (VGA母頭)
★音頻輸入接口:3.5(母頭)
★音頻輸出接口:3.5(母頭)
★帶寬:300MHz(-3dB)滿載
0-130MHz+3dB到-3dB
★輸入電平范圍:0.5-2.0V p-p
★輸入電平誤差:小于3mV
★輸入阻抗:75Ω
★輸出阻抗:75Ω
★信噪比:60dB
★接口類型:HDB15,RJ45
★視頻規格:VGA, SVGA, XGA, SXGA, UXGA, LCD
★網線規格:CAT5, CAT5E, CAT6UTP電纜
★最大傳輸距離:300m
五、接收端信號補償調整方法


如果第一組的R補償?shù)谝晃粨芟,則其他兩組也把第一位撥下;
Utp線纜長度
(米) 三組撥碼開關狀態
R1,G1,B1 R2,G2,B2 R3,G3,B3 R4,G4,B4
0-75 開 關 關 關
75-150 關 開 關 關
150-225 關 關 開 關
225-300 關 關 關 開
注意:
1 . 撥碼開關向下?lián)転殚_(kāi)。
2 . 根據線纜情況不同,您可能需要根據圖像亮度調整這3組補償開關,使得圖像最佳為止。
六、顯示器分辨率和刷新頻率說明

VGA雙絞線傳輸器支持的分辨率和刷新頻率

刷新頻率
分辨率 60Hz 70Hz 75Hz 85Hz 100Hz
640*480 支持 支持 支持 支持 支持
800*600 支持 支持 支持 支持 支持
1024*768 支持 支持 支持 支持 支持
1152*864 支持 支持 支持 支持 支持
1280*600 支持 支持 支持 支持 支持
1280*720 支持 支持 支持 支持 支持
1280*768 支持 支持 支持 支持 支持
1280*960 支持 支持 支持 支持 支持
1280*1024 支持 支持 支持 支持 支持
1400*1050 支持 支持 支持 支持 支持
1600*900 支持 支持 支持 支持 支持
1600*1200 支持 支持 支持 支持 支持
1920*1080 支持 支持 支持 支持 支持
1920*1200 支持 支持 支持 支持 支持
注:由于不同的顯示器所支持的分辨率和刷新頻率略有不同,請按照實際的顯示效果調整分辨率和刷新率,達到顯示的最佳效果為準!
