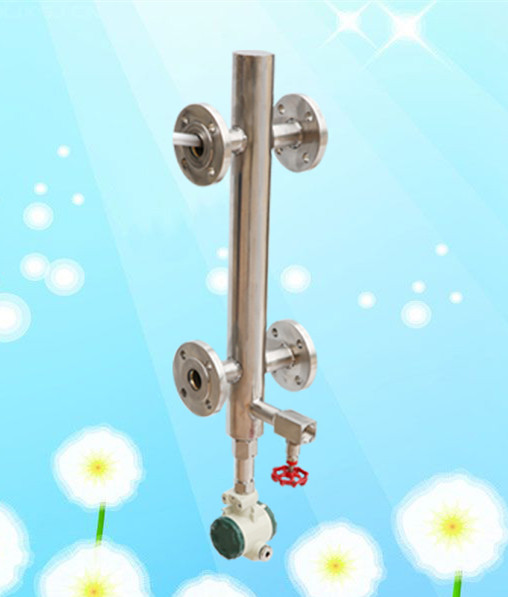

產品詳細介紹CR-604鍋爐專用液位計
CR-604鍋爐專用液位計(鍋爐液位測量系統）
1、概述：
CR-604鍋爐專用液位計，基于射頻電容測量技術，輸出4-20mA連續的標準信號，用于各種鍋爐汽包液位的精確測量和控制。
產品采用獨特結構，將抗高溫、耐高壓、抗腐蝕、抗波動性能集于一身，變送部分利用軍工器件，使信號輸出更加穩定、可靠。該液位計安裝簡單，維護量小，測控精確，性?xún)r(jià)比高，是傳統的電極式、差壓式、磁翻板式液位計最理想的換代產品。
2、工作原理：
電容式液位測控儀均采用電容原理，即電容兩極間介質量的變化可引起電容量的變化。其原理模擬圖如圖3.1所示，把一根外包絕緣層的金屬棒插入裝有導電介質的金屬容器，金屬棒和容器內壁之間形成電容，其填充介質的變化量△H與形成的電容變化量△Cx關系如下式：
當被測介質液位變化時，傳感器電容量Cx也隨之發生變化，電容變化增量△Cx通過變送器電路轉換為與液位成正比例的標準電流信號。轉換過程可用圖3.2所示的方框圖示意：
3、結構說明：
圖中的內部探極和測量筒構成電容式傳感器，汽相口和液相口分別和鍋爐汽包的法蘭相對接，利用連通器原理將鍋爐中的液體引入測量筒，而探極位于測量表筒的中心位置，液體的流入或界面的變化引起傳感器內電極與測量表筒內壁之間的介電常數發生變化，從而引起電容量的變化。此時，由傳感器將此電容量的變化采集并送之電器盒，再由電器中的電路板轉換成4－20mA信號輸出，則此時被測出的測量筒內的介質高度就是設備內介質的高度，從而實現對設備內介質的測量。
圖中的排污口，可定期將液位測控儀內污物對外排放，保持液位測控儀測量表筒內清潔干凈，避免傳感器粘附污物。
4、技術參數：
工作電壓： 最大：40V 最�。�6.5V
電 流 環：兩線制4.00mA ～ 20.00mA（±0.5%）
防爆等級：ExiaIICT6 （-40℃～70℃）
ExiaIICT1~5 （-40℃～85℃）
防爆參數：Ui=30V,Ii=100mA ,Pi=0.75W
Ci=100pF,Li=10uH
測量范圍：0～2200mm Max 測量周期：0.5秒
分 辨 率：0.02mm 溫度漂移：±0.5mm Max (-40℃～85℃)
工作壓力：40MPa Max 線性偏差：±(1+0.05%FS) mm
介質溫度：300℃ Max. 環境溫度：-40℃～85℃ （ExiaIICT1-T5）
存儲溫度：-55℃～100℃ 防護等級：IP67
5、安裝與調試：
①、安裝：
安裝前務必將設備上的引出管內孔清理干凈，確保設備引出管的暢通及法蘭密封面的完好無損。同時，應在液位計與設備引出法蘭之間加上閥門，以便維修或更換時拆裝儀表的方便。然后將液位計上的氣液法蘭與設備上的氣液相閥門對接，中間加入密封墊，用螺栓固定即可。
②、接線：
③、調試：
本液位計在出廠時，零點與量程值已經用精密儀器調好，一般情況下無需用戶自行調試，如果現場容器的量程與儀表輸出值相差太多，此時則需要按照下述方法進行，調試時需要采用專業精密電流表。
本液位計的電路調試分為智能型和模擬型兩中：
A：采用智能電路的調試方法：
逆時針擰開變送器前蓋板，內部電路外觀如下：
a.“零點”調試方法
當液位在下限時，將本液位計接入24V直流電源，串入直流電流表，之后同時按下“Z”鍵和“S”鍵8秒鐘以上，觀察電流表讀數為12mA左右時，松開兩個按鍵，然后再按一下“Z”鍵，可以看到電流表的讀數已為4mA,即已完成零點的調試。
b.“量程”調試方法
當液位在上限時，同時按下“Z”鍵和“S”鍵8秒鐘以上，觀察電流表讀數為12mA左右時，松開兩個按鍵，然后再按一下“S”鍵，可以看到電流表的讀數已為20mA,即已完成量程的調試。
B：采用模擬電路的調試方法：
a.調整“零點”：
當液位在下限時，用螺絲刀緩慢旋轉“Z”電位器，觀察電流表的讀數接近4mA。
b.調整“量程”：
當液位在上限時，用螺絲刀緩慢旋轉“S”電位器，觀察電流表的讀數接近20mA。
如此反復2-3次以上，直到零點和量程都分別為準確的4mA和20mA。
6、訂貨須知和驗收
（一）訂貨須知：
1、型號：CR－604 □（填寫清楚）
2、連接方式及尺寸
3、量程
4、被測介質
5、設備壓力
6介質溫度
（二）用戶驗收
用戶收到本廠產品應及時驗收，如果有誤或發現液位測控儀在運輸過程中出現損壞，請及時與相關聯系人聯系.在安裝之前可以按前章所述調校驗方法來驗證液位測控儀的性能好壞。
|
|
