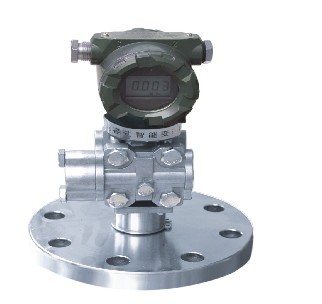

產品詳細介紹CR-YL列藍寶石壓力變送器
cr－yl系列藍寶石系列壓力變送器采用進口高精度硅-藍寶石敏感組件,通過專用的放大電路,將壓力信號轉換成標準電信號。
cr－yl系列藍寶石壓力變送器的核心部件是用藍寶石異質外延技術制成的硅-藍寶石彈性敏感元件.外延硅片上布置一應變電阻電橋,藍寶石-硅膜片與鈦合金膜片采用高溫熔焊技術封接成一體,由于采用藍寶石作為絕緣襯底,克服了擴散硅敏感元件中p-n結隔離技術的弱點,提供了完美的高溫性能及極好的長期穩定性。另外，整體結構無隔離膜片及中介液，被測介質直接與鈦合金膜片接觸，具有耐蝕、耐磨、零漂極小等特點。
特點：
高精度、高穩定性、高可靠性
超寬溫度范圍、優異的溫度特性
優良的精度與長期穩定性
反向極性保護及限流保護
零點、量程連續可調
抗干擾
精美的外形設計、性能價格比高
應用
廣泛用于油田井下、航空航天、化工、建材食品、發電廠、核電站等各種寬溫區、高壓力、高精度、防腐蝕的場所。
技術指標
質量介質與不銹鋼、鈦合金兼容的各種液體、氣體或蒸汽
最大過載2倍（量程≤10mpa）、1.5倍或70mpa（量程＞10mpa）
輸出信號4~20madc（二線制）1-5vdc（三線制）
工作電壓14~36vdc;標準24vdc±5%，紋波小于1%
帶數顯表產品供電最小為17vdc
工作溫度-20~85℃
介質溫度-40~150℃
相對濕度0%~95%
�。�4~20ma）:r=（u-14）/0.02-rd其中:u為電源電壓,rd為電纜內阻（0~5v）:≥500ω
絕緣電阻≥20mω/50vdc
數字表頭（0~60℃中使用）
結構特性
膜片材料鈦-藍寶石膜片
接口材料不銹鋼
外殼材料鋁合金、1cr18ni9ti
電氣接口m20×1.5內螺紋電纜線密封接頭
過程接口m20×1.5
引線接口ylb:電纜線pg7接頭
防護接口ip65
重量約0.3~1.2kg
性能參數
精度±0.25%±0.5%
零度調節輸出量程的±20%
量程調節輸出量程的±20%
溫度影響±1.5%fs（補償溫度－10~70℃）
穩定性±0.25%fs/1年;±0.5%/1年
電源影響小于輸出量程的0.01%/v
負載工作特性圖
cr-yl
藍寶石壓力變送器
|
cr-yla
yla 藍寶石壓力變送器
|
cr-ylb
ylb 藍寶石壓力變送器
|
代碼
壓力類型
|
g
表壓力
|
代碼
量程
精度
|
01
0-4mpa
±0.5% 、 ±1.0%
|
02
0-10mpa
±0.5%
|
03
0-16mpa
±0.25%
|
04
0-60mpa
±0.25%
|
05
0-100mpa
±0.25%
|
06
0-600mpa
±0.25%
|
07
0-1.0mpa
±0.25%
|
08
0-1.6mpa
±0.25%
|
09
0-2.5mpa
±0.25%
|
10
0-4mpa
±0.25%
|
11
0-6mpa
±0.25%
|
12
0-10mpa
±0.25%
|
13
0-16mpa
±0.25%
|
14
0-20mpa
±0.25%
|
15
0-25mpa
±0.25%
|
16
0-35mpa
±0.25%
|
17
0-40mpa
±0.25%
|
18
0-60mpa
±0.25%
|
代碼
輸出方式
|
m1
4-20madc
|
m2
1-5vdc
|
m3
約定的特殊要求
|
代碼
過程接口
|
p1
m20*1.5 外螺紋
|
px
接口形式用戶自定（需另加轉換接口）
|
代碼
附加功能
|
b1
帶模擬表（ ylb 系列）
|
b2
帶數顯表（ ylb 系列）
|
（用戶標定量程）
|
|
