教學直流臥式磁場發生器，磁場磁源發生器,
|
 |
產品型號：PEM-200
產品代碼：
產品價格：10000
產品編碼：PEM-200
計量單位：臺
折 扣 率： 9
最后更新：2014-11-03
關 注 度：3417
生產企業：綿陽力田磁電科技有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹概述
力田磁電科技有限公司系列直流電磁鐵，可提供可調磁場源，適用于科研單位，高等院校及工廠做物質磁性實驗，具有多種用途可配用于磁性材料測量裝置、振動樣品磁強計、霍爾效應研究、磁光效應研究、磁電阻效應研究、磁致伸縮研究、轉矩磁強計、力法磁強計、磁化率測量裝置以及對磁性器件的充磁和退磁等等，用途非常廣泛。
2、電磁鐵工作原理
電磁鐵是由線包、軛鐵、鐵芯（極柱）、極頭等組成的閉合磁路。通電的導電繞組（線圈/包）能產生一定的磁場，鐵芯（極柱）在外部線圈磁場的作用下，其內部的排列不規則的鐵磁性金屬原子重新規則排列，共同指向一個方向，從而被磁化，增加了磁通，所以在鐵芯、軛鐵和氣隙間就產生了數量可觀的磁通Φ，當控制電源電流變化時，極頭間氣隙中形成可控的高強度磁場。
3、電磁鐵特點：
磁場氣隙雙向可調，單軛的結構，磁場方向水平；直立座放，有很寬闊的操作空間，便于取放樣品和與其他設備的組合架構，是磁性研究最為常見的電磁鐵之一。適用于霍爾效應研究，磁電阻效應研究、磁滯伸縮研究、轉矩磁強計、力法磁強計、振動樣品磁強計、磁化率測量裝置、磁性材料測量裝置等。

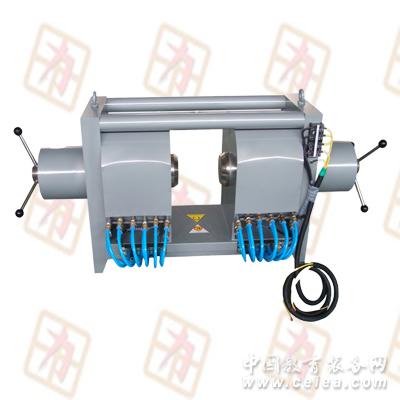

3.1 WD-200型臥式水冷電磁鐵運用電磁感應原理，采用單軛水冷式結構，樣式美觀、性能可靠。
3.2 磁場工作氣隙調節輕便靈活，極頭與極柱采用分體螺紋連接結構，便于極頭更換，電磁效率高，電磁鐵極柱為200mm,極面直徑最大為φ120mm，另配φ80mm、φ60mm極頭 ，工作氣隙最大為140mm。
3.3 WD-200型臥式水冷電磁鐵帶工作氣隙結構調整采用力田專利技術設計，極頭不需要鎖緊，氣隙不會改變，保證測量的重復性。電磁鐵臥式結構電磁鐵的視野開闊，外形美觀，結構可靠，磁場強度高、磁場強度大小調節方便等特點。
3.4、WD-200型臥式水冷電磁鐵可用于磁滯現象研究，磁化系數測量，霍爾效應研究，磁光實驗，磁場退火，核磁共振，電子順磁共振，生物學研究，磁性測量, 磁性材料取向，也可在小氣隙時用于鐵氧體等磁性產品充磁等。
3.5、使用前請仔細閱讀本說明書，嚴格按照要求操作使用。
4、 技術參數
2.1 極面直徑：φ120mm，80mm、60mm
2.2 工作氣隙：0～140mm連續可調
2.3 磁場強度：工作氣隙20mm時，60mm極頭中心磁場最大H≥2.5T
2.4 磁場強度：工作氣隙20mm時，80mm極頭中心磁場最大H≥2.2T
2.5 磁場強度：工作氣隙20mm時，120mm極頭中心磁場最大H≥2.0T
2.6 剩磁：氣隙10mm時 H≤12mT
2.7 工作電流：DC 0～20A
2.8 線包絕緣電阻：＞10MΩ
2.9 磁場外形尺寸：1600mm×1250mm×1300mm
2.10 直流電阻:： 10Ω
2.11包裝尺寸：1150 mm×1300 mm×600 mm
2.12重量：約800kg
磁場參數表：（供參考）
極頭60mm磁場參數：
電
流
工作氣隙
10mm
20mm
30mm
40mm
50mm
60mm
磁場（mT）
1A
570
300
180
130
100
80
2A
1090
340
390
250
200
160
3A
1630
680
640
400
300
250
4A
2080
1120
760
530
400
330
5A
2340
1380
930
670
500
410
6A
2470
1630
1110
810
600
490
7A
2560
1840
1270
920
700
580
8A
2000
1420
1030
790
650
9A
2130
1550
1130
880
730
10A
2230
1670
1230
960
800
11A
2300
1780
1320
1030
860
12A
2360
1870
1400
1100
920
13A
2410
1950
1480
1170
980
14A
2450
2030
1550
1220
1030
15A
2480
2090
1610
1280
1080
16A
2520
2140
1670
1340
1130
17A
2180
1720
1380
1170
18A
2210
1770
1430
1210
19A
2250
1820
1470
1250
20A
2280
1860
1510
1300
|
|
