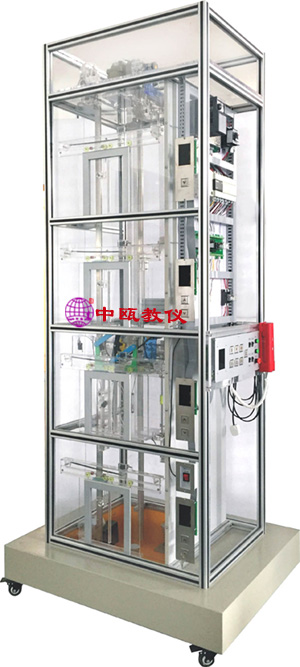

SZJ-213型 單聯四層透明消防仿真教學電梯
|
 |
產品型號：SZJ-213型
產品代碼：
產品價格：
計量單位：臺
折 扣 率： 0
最后更新：2017-12-03
關 注 度：3498
生產企業：上海中甌科教儀器有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹SZJ-213型 單聯四層透明消防仿真教學電梯
一、電梯產品概述：
SZJ-213型單聯四層透明消防仿真教學電梯，是配合大中專院校、技校、職業學校、勞動就業培訓中心、電梯維修物業管理部門等有關電梯專業和工業自動化專業課程而研制。適用于學校、部隊、冶金礦山等企事業培訓部門，加強對消防電梯的運用原理極端了解與電梯技能實訓考核，培養出更多消防電梯專業人才的理想電梯教學設備。
二、電梯基本結構：
1、機房部分：包括曳引機、限速器、電磁制動器；
2、控制柜部分：總電源、控制電源、PLC可編程控制器、變頻器、 接線板等設備；
3、井道部分：包括導軌、對重裝置、緩沖器、限速器鋼絲繩張緊裝置、極限開關、平層感應器、隨行電纜等；
4、廳門部分：包括廳門、召喚按鈕廂、樓層顯示裝置等；
5、轎廂部分：包括轎廂、安全鉗、導靴、自動開門機、平層裝置、轎廂內燈、轎廂風扇等。
三、電梯基本功能：
A. 超速安全保護系統：
B. 轎廂、對重用彈簧緩沖裝置：
C. 門安全觸板保護裝置：
D. 上、下限位開關：
E、廳門自動閉合裝置：
F、層門連鎖開關：
G. 終端極限開關安全保護系統：
四、消防電梯功能及使用方法：
（一）消防電梯的功能：
根據國家規范，將消防電梯的功能設計為：消防電梯與客（或貨）用電梯兼用的，當發生火災時，受消防控制中心指令或首層消防隊員專用操作按鈕控制進入消防狀態的情況下，應達到：
1、電梯如果正處于上行中，則立即在最近層�？浚婚_(kāi)門，然后返回首層站，并自動打開電梯門。
2、如果電梯處于下行中，立即關門返回首層站，并自動打開電梯門。
3、如果電梯已在首層，則立即打開電梯門進入消防員專用狀態。
4、各樓層的叫梯按鈕失去作用，召喚切除。
5、恢復轎廂內指令按鈕功能，以便消防隊員操作。
6、關門按鈕無自保持功能。
五、主要技術參數：
1. 輸入電壓：AC 220±7% 50HZ
2. 外型尺寸：寬1000mm×深900mm×高2200mm
3. 層站形式：客梯(四層四站四門)
4. 控制方式：可編程控制器(PLC)調壓調速調頻(VVVF)集選控制
5. 結構形式：四層站
6. 可編程控制器（PLC）：
型 號：三菱FX3U-64MR-ES-A
輸入電壓：AC 220V 50HZ
輸入輸出點數：64點
輸出方式：繼電器輸出
7. 變頻調速器：
型 號：三菱FR-D720S-0.4
輸入電壓：AC 220V 60HZ
額定電流：2.5A
功 率：0.4KW
8. 曳引機：
速比：15 ：1
模數：1.5（蝸輪減速器）
9. 拖動電機：
型號：JW5622
電壓：AC 220V 50HZ
功率：180W
轉速：2800r/min
10、電梯外框材料：采用工業鋁材;；
11、電梯底座材料：采用1.2mm厚冷軋板制作，焊接而成，采用靜電噴塑美觀大方；
12、電梯底部裝有萬向輪方便移動。
六、主要實訓項目：
1、轎廂啟動與停止、點動控制實訓
2、轎廂平層控制實訓
3、轎廂門開、關控制實訓
4、終端限位保護裝置實訓
5、限速保護裝置實訓
6、信號指示系統實訓
7、到站功能實訓
8、轎廂照明控制實訓
9、電梯控制系統實訓
10、電梯控制編程實訓
11、電梯程序運行與調試實訓
12、20多種電梯常見故障實訓考核
