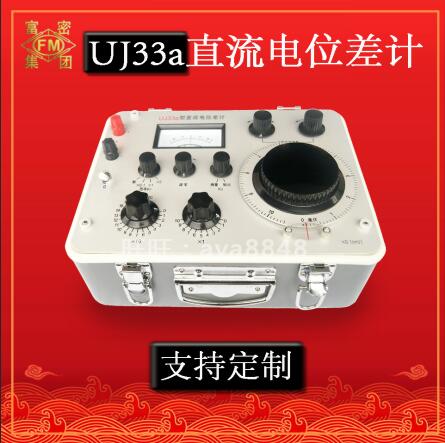

產品型號：䢳UJ33A
產品代碼：
產品價格：942
計量單位：臺
折 扣 率： 0
最后更新：2012-12-28
關 注 度：2826
生產企業：富陽精密儀器廠
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹
二，主要技術指標
1， 各主要指標：
倍率 量 范 圍 最小分
度 值 誤 差 絕 對 值 熱電勢 檢 流 計
靈 敏 度
×5 0～1.0555V 50μv ≤0.05%Ux＋50μv ≤2μv ≤格/50μv
×1 0～211.1mV 10μv ≤0.05%Ux＋5μv ≤1μv ≤格/10μv
×0.1 0～21.11～mV 1μv ≤0.05%Ux＋0.5μv ≤0.2μv ≤格/3μv
注：校對“標準”準確時，工作電流相對變化0.05%時，檢流計指針偏轉大于1格。
2，儀器使用條件：
保證準確度溫度范圍：15℃～25℃
使用溫度范圍：5℃～35℃
相對濕度：≤80%。
3，外殼對線路絕緣電阻Rj＞100MΩ。
4，儀器標準工作電流為3mA, 儀器采用市電為電源的，由儀器面板右上角帶有紅色指示燈的船型開關來控制通斷。
5，儀器能耐受50赫茲正弦波500V電壓歷時1分鐘的耐壓試驗。
6，外形尺寸：310×240×160mm3。
7，重量：＜5Kg。
三，原理
本電位差計根據補償法原理制成。
使用時，先把開關K置左邊，調節可調電阻RP的阻值，使檢流計指零，這時工作電流I在調定電阻RN上產生電壓降等于標準電池EN的電動勢，此時工作電流便準確地等于3mA，上述步驟稱為對“標準”。
測量時，再把開關K置右邊，調節已知電阻RX，當3mA標準工作電流在已知電阻RX上電壓降等于被測電壓時，檢流計指零，從已知電阻RX的大小來反映被測電壓UX的數值。
圖1是電位差計原理電路。
圖2，是本電位差計電路圖。
四，使用說明
1,測量未知電壓UX:
打開后蓋，按極性裝入1.5V 1號干電池6節及9V6F22疊層電池2節，倍率開關K1從“斷”旋到所需倍率，此時上述電源接通，1分鐘后調節“調零”旋鈕，使檢流計指針示值為零。被測電壓按極性接入“未知”端鈕，功能選擇開關K2置“標準”檔位，按下信號通斷“G”按鍵，調節工作電流“粗”、“微”旋鈕，使檢流計指零，完成對“標準”。
再將功能選擇開關K2置“未知”檔位，按下信號通斷“G”按鍵，調節第一、第二步進盤及滑線盤，使檢流計指零，被測電壓值為三個測量盤讀數與倍率乘積。
測量過程中，隨著電池消耗，工作電流變化，所以連續使用時要經常校對“標準”使測量準確。
2，作訊號輸出：
按上述步驟，在對好“標準”后，將功能選擇開關K2置“輸出”檔位，按下信號通斷“G”按鍵，這時倍率與三個測量盤讀數的乘積為“未知”接線柱兩個端鈕間輸出電壓值。
3，儀器使用完畢，倍率開關K1置“斷”檔位，避免兩組干電池?zé)o謂放電。儀器若長期不使用，將干電池取出。市電型攜帶式直流電位差計應隨手關斷紅色船形開關，拔除電源線。
五，維護保養和注意事項
1，儀器應放在周圍空氣溫度5℃～35℃、相對濕度小于80%的室內，空氣中不應含有腐蝕性氣體。若儀器長期不用，將干電池取出。
2，儀器若無法校對“標準”，則應考慮1.5V干電池壽命已畢，打開儀器底部電池盒蓋，依正負極性放入6節1.5V 1號干電池。新裝入的電池，使用時為了使其工作電流穩定，裝入后放電20分鐘。
3，使用中，如發覺檢流計靈敏度顯著下降或沒有偏轉，可能因電子檢流計電源9V 6F22疊層電池壽命已畢，，打開儀器底部電池盒蓋，更換兩節6F22疊層電池。
4，儀器每年應計量一次，以保證儀器準確性。
5，長期擱置儀器再次使用時，應將各開關、滑線、尤其是電位器反復轉動幾次，以減少接觸處氧化影響，使儀器工作可靠。
6，在用戶遵守保管和使用規則的條件下，從制造廠發貨日期起十二個月內，因產品質量不良而發生損壞或不能工作時，制造廠應無償?shù)貫橛脩粜蘩砘蚋鼡Q零部件。
7，儀器應保持清潔，避免陽光直接暴曬和劇震。 |
|
