實驗臺外形尺寸： 1500mm×1000mm×750mm
實驗支架尺寸：1130mm×500mm×770mm

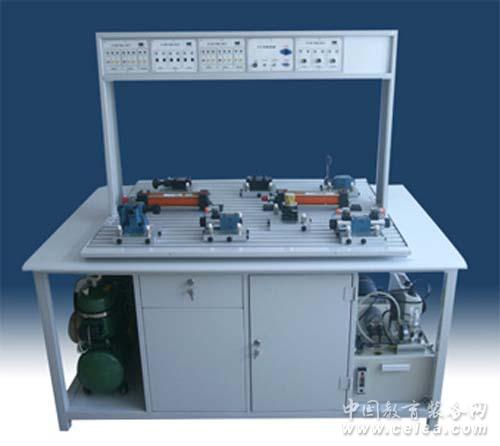

KH-20型液壓實驗臺依據國家大中專高等院校、職業技術類院校的《液壓與氣動技術》、《氣動控制技術》教學大綱以及實驗教學大綱的要求，針對當前的實驗教學現況，并廣泛收集了全國多所高等院校、重點院校的資深教授和相關專業老師的建議而專門設計的液壓教學實驗臺。
該實驗臺覆蓋了液壓傳動、傳動繼電器控制、PLC自動控制等多個技術領域 。液壓傳動技術和各種現代控制技術的組合體。此外，該裝置采用PLC控制和繼電器兩種控制方式控制，可實現回路自動、液動、手動、等多種方式操控。實驗臺PLC模塊可以與PC電腦連接，從學習PLC 指令編程、梯形圖編程，深入到PLC控制的應用開發為一體的綜合實驗臺。

二、基本結構及技術參數

（一） 實驗臺工作臺
KH-20型液壓PLC綜合控制實驗臺主要由實驗工作臺、電氣控制器件、液壓元器件、液壓專用泵站、工具附件等部分組成：
1.實驗系統采用一張實驗桌可供一組二位學生進行液壓實驗，液壓油路均采用帶開閉式快換接頭的高壓油管，可以方便隨意地按照實驗原理圖搭接實驗回路。實驗工作臺面，采用了工業控制常用的“T”型鋁型材材料，為液壓元件在工作面的安裝定位提供了極大的方便。并且提供了：1、液壓閥均裝配金屬彈性卡座 2、“T”型專用螺母兩種安裝方式。為用戶標準器件實驗、非標準器件擴展實驗提供極大方便。

（二）電氣測控單元（電氣控制采用多種控制方式，可編程控制器（PLC）控制、繼電器控制、）
本實驗臺的電氣控制器件，采用了模塊式結構，在實驗臺的右側設計有可安裝七只控制模塊的導軌�？扇我饨M合擴展，及利于保修維護。標準配置有：電源模塊、PLC模塊、輸入模塊、輸出模塊、繼電器模塊、擴展模塊。以后可以擴展或更換：PLC的擴展輸入輸出模塊、AD/DA模塊、控制儀表模塊、傳感器模塊等等。液壓實驗元件1套，液壓實驗PLC電氣控制系統1套；液壓實驗繼電器控制模塊1套；液壓實驗泵站1臺。（計算機根據學校要求另行配置）

1.電源模塊：輸入電源：AC 220V 50Hz 輸出電源：DC 24V/2A
2.PLC可編程控制器：采用了日本松下FP-XL14，（繼電器輸出方式），可以根據用戶的需求更換PLC。
3.輸入模塊：與PLC采用電纜9針232接口連接。連接后為PLC提供8路主令輸入信號（其中2路為常閉信號），及通過信號插孔為PLC提供自動控制信號。（如：行程開關位置信號等）
4.輸出模塊：與PLC采用電纜9針232接口連接。通過輸出接口插孔控制電磁閥通斷。
5.繼電器控制模塊：與電源模塊連接后，進行主令信號控制，及提供自動控制信號接口進行自動控制。通過輸出口插孔控制電磁閥通斷。
6.控制電路：所有控制電路均為DC24V控制，且控制直流電源自帶短路保護，外部連接控制導線均為高絕緣保護的連接導線。

（三）實驗臺液壓部份
1）主要特點:
1.系統全部采用標準的工業用液壓元器件，使用安全可靠，貼近工業化：各液壓元器件引用的是華德技術元件，性能參數均能符合教學大綱的要求；
2.實驗回路即插即用：實驗學員可以快速了解實驗臺功能，迅速掌握操作技能，并快速完成實驗操作。連接方式采用快換接頭，每個都配有帶自鎖結構的單向閥（即使實驗過程中接頭未接好而脫落，亦不會有壓力油噴出，保證實驗安全、實驗過程的清潔干凈；
3.實驗控制方式多樣化：實驗回路可運用機械控制、傳統的繼電器控制、現代的PLC控制等多種控制方式，讓學員門全方位，多層次的深入了解液壓系統的控制原理；
4.實驗設備具有很強的擴展性：實驗配置方案可根據需方的具體要求進行配置，需方也可對實驗設備增加元器件以增強實驗臺的功能，元器件均采用標準化接頭，對新增元器件，實驗臺均可兼容。
5.可編控制器（PLC）與PC機通訊：實現電氣自動化控制、可在線編程監控及故障檢測，以及可以運用PC機與PLC通訊對液壓控制系統進行深入的研究。
6.實驗臺采用移動式模塊化設計：在實驗臺的設計上充分考慮了使用時方便、安全、簡單、靈活，可充分煅學生動手能力和邏輯分析能力;
7.優良的液壓供油系統：大大的減小了工作的噪音，并且液壓供油系統在常規的基礎上增加了安全閥等，起到二次保護作用，確保實驗的安全。
2）液壓泵站 ：

本實驗系統采用專用獨立液壓實驗泵站，配直流電機無級調速系統，而且電機速度控制系統內部具有安全限速功能，可以對輸出的最高速度進行限制。同時配有數字式高精度轉速表，實時測量泵電機組的轉速。并且配有油路壓力調定功能，可以調定輸出壓力油的安全工作壓力。泵站配有多路壓力油輸出及回油，可同時對多路液壓回路進行供油回油。并采用閉鎖式快速接頭，以利于快速接通或封閉油路。實現油箱、油泵、直流電機、直流電源及控制系統、轉速測控一體化設計。
電 源：AC 220V 50HZ
液壓實驗泵站
工作電源：AC：220V 電機功率：750W
電機調速范圍： 0-1500轉/分
安全限速范圍：1000-1500轉/分 油泵輸出最高工作壓力：6.3MPa
安全壓力設定范圍：0.3 – 6.3MPa 液壓泵工作時離液壓臺1.5m遠處噪聲≤60dB

3）常用液壓元件
1.所有液壓元件均為華德技術工業液壓元件，主要配置詳見詳細配置清單；
2.每個液壓元件均配有輕質鋁合金作為油路過渡底板，外形美觀大方，且每個閥可方便、隨意地將液壓模塊采用彈卡固定方式固定于鋁合金型材面板上；
（四）工具附件
采用了菲力格 F-300專用工具
配件盒。

（五）能進行的實驗項目類型：
1、繼電器控制技術應用
2、PLC的指令編程，梯形圖編程等基礎知識學習應用
3、PLC編程軟件的學習及使用
4、PLC與計算機的通訊，在線調試、監控；

2）液壓基本實驗回路舉例
1.用換向閥的換向回路 2.用“O”型機能換向閥的閉鎖回路
3.用液控單向閥的閉鎖回路 4.壓力調定回路
5.二級壓力回路 6.用減壓閥的減壓回路
7.用增壓缸的增壓回路 8.用換向閥的卸載回路
9.進油節流調速回路 10.回油節流調速回路
11.調速齒輪泵調速回路 12.調速齒輪泵和調速閥的復合調速回路
13.流量閥短接的速度換接回路14.二次進給回路
15.用順序閥的順序動作回路 16.用壓力繼電器的順序動作回路
17.用行程開關的順序動作回路 18.用行程換向閥的順序動作回路

學生可自行組合擴展實驗50種液壓組合回路實驗
（1）卸荷實驗（2）節流變速實驗
（3）負載變速實驗（4）速度穩定實驗
（5）壓力控制回路實驗（6）速度調節回路實驗
（7）方向控制回路實驗（8）差動回路實驗
（9）節流閥旁路節流實驗 （10）調速閥進油節
