產品型號：WS-OPCBP-002
產品代碼：WS-OPCBP-002
產品價格：1
產品編碼：1
計量單位：1
折 扣 率： 9
最后更新：2013-07-29
關 注 度：1788
生產企業：廈門鉑士萊信息科技有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹
應用領域：
適用于通信及電子專業本�？粕�
光纖通信類教學實驗
光纖通信類課程設計
實驗箱特色：

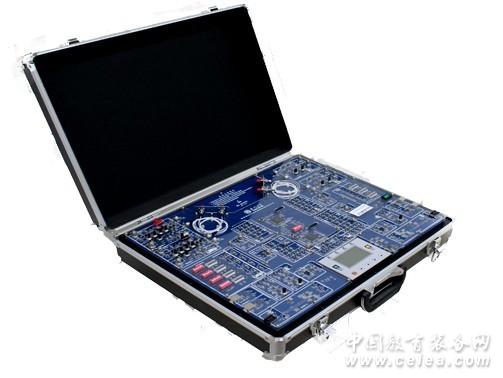

WS-OPCBP-002光纖通信實驗箱緊扣高等院�！豆饫w通信原理》課程的教學大綱，實驗內容全面，是一款集誤碼儀于一體的高性能實驗平臺，它采用光電分離結構，將兩路光收發模塊獨立分布于通信系統兩端，而貼近于實際系統。在這套實驗平臺上除了完成理論驗證實驗外，還可實現各種開發性實驗。本實驗箱具有以下優點：
1、采用整板設計，同時各模塊又分別獨立，結構化設計思路清晰，可實現多個實驗，并可以自己靈活搭接組成其他實驗；
2、實驗箱自帶誤碼測試儀，降低教學成本；
3、實驗箱上同時具備兩組不同光波長（1310nm、1550nm）的光發送、接收單元模塊，可以實現光信息的雙工通信實驗，可在一臺實驗箱上完成波分復用的實驗；
4、有兩路獨立的電話輸入、輸出接口，通過專用電話接口芯片實現語音的全雙工通信，自帶饋電電源；
5、能夠完成各種編譯碼實驗如：AMI、HDB3、CMI、PCM、E1等；光發送與接收原理的實驗、各種模擬與數字信號的傳輸實驗等；
6、架構新穎，采用了兩片獨立的FPGA芯片，既方便用戶進行二次開發，又可進行相關的課程設計和畢業設計；
實驗平臺硬件簡介：
交直流電源：
輸入：AC：220V±10% 50±5Hz
輸出：DC：＋5V/2A，-5V/1A
光發收模塊：
1310 nm光發模塊：FP激光器，工作速率≤155Mbps，中心波長1310±20nm，光纖特性：?jiǎn)文C型接口；（支持模擬/數字）
1310 nm光收模塊：PIN探測器，工作波長1100-1650nm，響應度0.85A/W（典型值），光纖特性：?jiǎn)文C型接口；（支持模擬/數字）
1550 nm光發模塊：FP激光器，工作速率≤155Mbps，中心波長1550±20nm，光纖特性：?jiǎn)文C型接口；（支持模擬/數字）
1550 nm光收模塊：
PIN探測器，工作波長1100-1650nm，響應度0.85A/W（典型值），光纖特性：?jiǎn)文C型接口；（支持模擬/數字）
主控制器模塊 ：主要包括電端復用解復用FPGA（XC3S100E），光端線路編譯碼FPGA（XC3S100E），以及信令控制MCU，對所有業務信息的上傳與下載，各種光纖通信碼型的轉換以及語音業務時的信令控制。
|
|
