啟點時代QD8200 I2C 協議仿真器 USB轉I2C適
|
 |
產品型號：QD820
產品代碼：QD8200
產品價格：面議
產品編碼：201447744
計量單位：套
折 扣 率： 0
最后更新：2014-09-18
關 注 度：3552
生產企業：深圳市啟點時代科技有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹【功能介紹】

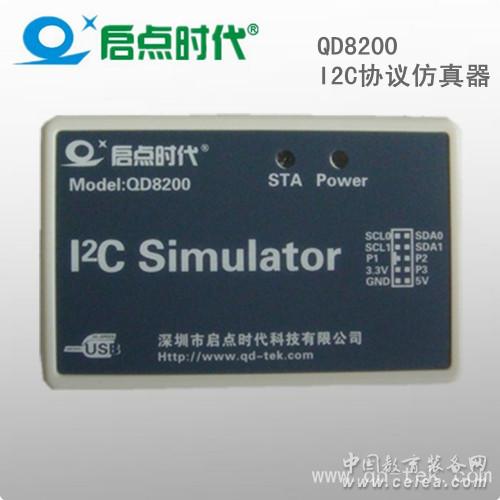

I2C仿真器(Model：QD8200)是一款用于I2C協議的仿真器，電腦主機作為I2C主控端模擬I2C時序操作，支持燒錄讀寫和測試通用I2C存儲器的功能，也有可以用于調試帶I2C接口的設備和嵌入式產品。
1、廣泛的操作系統支持，支持目前市面主流的windows 98、2000、 xp、vista、 win7等操作系統。
2、兩路獨立的I2C接口，可以通過軟件里面設置使用A端口和B端口，A端口對應SDA0和SCL0，B端口對應SDA1和SCL1，其中SDA0和SCL0內部帶2.2K歐姆上拉電阻，SDA1和SCL1內部帶100K歐姆弱上拉電阻。
3、I2C通信時鐘可調，支持高速I(mǎi)2C通信時鐘，高速I(mǎi)2C時鐘最大速度為3MHz。
注意：高速I(mǎi)2C通信需要從設備支持。
4、支持8位地址和16位地址的I2C設備。
5、支持任意地址、任意長度讀寫功能，支持單地址調試功能，支持寄存器直接調試。
6、支持24系列存儲器量產模式的芯片燒錄，配送常見DIP8和SOP8燒寫座，量產燒錄模式使用A端口，內部帶2.2K歐姆上拉電阻。
7、芯片調試支持時序調整，可以通過修改配置參數分段微調I2C通訊協議的Start、Stop信號起始、保持、停止時間和讀寫時鐘，調整精度為0.2us，該模式用于芯片調試驗證或高級調試。
【已經測試通過的芯片】
24全系列I2C存儲芯片：24C00、24C01、24C02、24C04、24C08、24C16、24C32、24C64、24C128 ......
VGA視頻AD轉換芯片AD9883A 的I2C接口寄存器調試配置
【設計向?qū)А?br/>
如果您的產品或即將設計的產品上需要對I2C接口的芯片或目標設備進行調試分析或讀寫，QD8200將會是您的得力助手，為了更好的利用仿真分析工具，請?jiān)谠O(shè)計產品時引出I2C通訊需要用到的SCL時鐘線和SDA數據線,同時將GND參考電平一起引出來，引腳間距為常用的2.54mm(或100mil)，這樣，使用我們配送的杜邦線可以直接連接仿真器和目標設備，調試模式可使用端口B,對應SCL1和SDA1接口，內部為100K歐姆弱上拉電阻，參考連接如下所示：
仿真器SCL1----杜邦線----目標板SCL
仿真器SDA1----杜邦線----目標板SDA
仿真器GND-----杜邦線----目標板GND
【應用軟件界面】
【仿真器連接編程測試底板示意圖】
【支持貼片DIP8封裝的24系列存儲器芯片燒錄】DIP8腳封裝的芯片直接通過鎖緊座燒錄，芯片缺口朝向20腳鎖緊座的手柄壓下的方向：
【支持貼片SOP8封裝的24系列存儲器芯片燒錄】貼片SPO8腳封裝的芯片通過測試座進行燒寫：
【產品清單】
1、QD8200 I2C仿真器一個；
2、I2C_TB測試編程小板一塊；
3、SOP8轉DIP8測試座一個；
4、USB通信電纜一條；
5、10針排線一條；
6、2.54mm間距杜邦線10條；
7、產品光盤一張。
深圳市免快遞費，廣東省可做貨到付款！
質量保證，一個月內產品有任何問題無條件退換！一年免費保修！
備大量現貨，需訂購請速聯絡！批量?jī)r(jià)格優惠，歡迎交流洽談！
