RFID創新教學實驗系統
|
 |
產品型號：OURS-RFID-RP
產品代碼：
產品價格：
折 扣 率： 0
最后更新：2014-01-06
關 注 度：2824
生產企業：北京奧爾斯科技股份有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹一、系統介紹
OURS-RFIDRP創新教學實驗系統適合于支持射頻識別RFID原理與應用、射頻識別RFID技術等系列課程的實驗教學。系統包含125KHz的LF低頻模塊、13.56MHz的HF高頻模塊、915MHz的UHF超高頻模塊、13.56MHz的HF高頻原理機模塊、2.4GHz的Active RFID模塊、Cortex A8雙核多功能嵌入式網關模塊。學生通過學習相關RFID實驗，掌握低頻、高頻、超高頻及有源RFID的國際標準、原理與技術。
二、系統特點
系統完整性：
涵蓋LF、HF、UHF、有源RFID及原理機。
實驗內容涉及國際標準協議分析、RFID原理及應用。
先進性：
采用模塊化設計，軟件自動掃描，即插即用，每個模塊可獨立使用。
包含ISO/IEC11784/11785、ISO15693、ISO14443A/B、ISO18000-3、FeliCaRFID、NFC IP-1(ISO/IEC 18092)、NFC IP-2(ISO/IEC 21481)NFC協議、EPC global UHF Class 1 Gen 2、ISO 18000-6B 、IP-X Version1.07、ISO18000-6C等協議解析。
高頻采用TI TRF7970A芯片支持NFC近場支付；超高頻采用IMPINJ R2000芯片，讀取準確性更好、范圍更廣，同時符合全球監管標準；原理機采用ARM+FPGA架構，完整展現RFID芯片設計。
開放性：
系統開放所有軟硬件設計資源。
三、系統組成

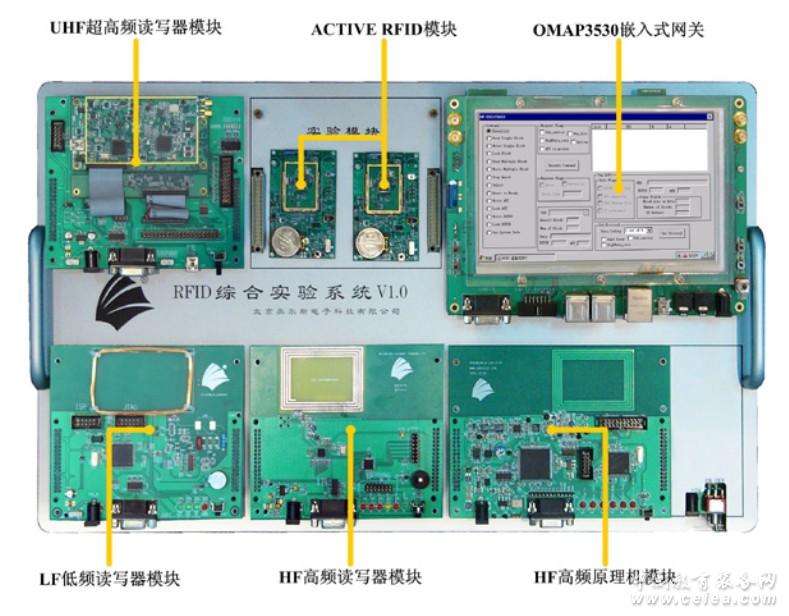

RFID創新教學實驗系統采用模塊化設計，由UHF超高頻部分、HF高頻部分、LF低頻125K部分、HF高頻原理機部分、Active RFID、嵌入式網關及通用供電通信底板等7部分組成。各個模塊可以單獨使用形成獨立的功能單元，也可以全部插接到底板形成完整的系統，系統具備智能掃描功能，可自行掃描當前接入的所有模塊。
1、LF低頻部分
125KHz 低頻RFID讀寫器模塊，基于國際標準協議開發，采用美國ATMEL公司生產的高集成度RFID專用芯片U2270B設計而成。發射頻率為120KHz—150KHz，典型發射頻率為125KHz,采用曼徹斯特和雙相編碼。支持低功耗模式。支持6種睡眠模式：空閑模式、ADC噪聲抑制模式、省電模式、掉電模式、Standby模式、擴展的Standby模式。
2、HF高頻部分
13.56MHz高頻RFID讀寫器模塊，采用美國TI公司最新的低功耗RF射頻芯片TRF7970A，支持ISO15693、ISO18000-3、ISO14443A/B、FeliCaRFID協議、支持NFC標準NFCIP-1(ISO/IEC 18092)和NFCIP-2(ISO/IEC 21481)。內部集成編碼器、解碼器和NFC收發器，可工作于主動及被動模式，同時具備獨立查詢模式和快速標簽識別模式，用于讀寫器快速查詢標簽，支持三種速率：106Kbps、212Kbps、424Kbps
3、UHF超高頻部分
UHF超高頻部分采用全球知名超高頻IC廠家Impinj（英頻杰）公司的RF收發器R2000芯片，工作頻率為840-960MHz，芯片內部集成功率放大器，輸出功率可配置（最高可配置到17dBm），同時配置外部功率放大器（最高可配置到32.5dBm），可為高性能應用提供額外功放支持。在大功率和連接大增益天線的情況下，可以穩定可靠讀取30-50米距離范圍的標簽。雙通道，雙天線配置，2個經過特別優化的高性能50Ω MMCX天線端口，可配置成一個隔離天線或者兩個一體天線。
空中協議支持EPC global UHF Class 1 Gen 2/ISO 18000-6C、ISO 18000-6B。采用DSB、SSB與PR-ASK調制，支持IP-X Version1.07，支持密集讀寫器模式（DRM），可配置成其它協議。靈敏度為：-95dBm（DRM）-110dBm（LBT），采用載波消除技術，讀取速度快、范圍廣，相位噪聲低，符合全球監管標準。
4、HF高頻原理機
HF高頻原理機采用ARM+FPGA架構，結合外部分立器件，實現完整的RFID芯片設計。工作在13.56MHz頻段，支持ISO15693、ISO14443A/B協議，全面展現了RFID芯片底層的原理，包括信號編碼、信號調制、載波、信號放大、信號解調、功率控制、邏輯控制、協議實現等，同時模塊上具有多個測試點，可以通過示波器能夠觀測到RFID讀寫器整個工作流程關鍵點的信號，包括編碼信號、載波信號、調制信號、調制載波信號、功率放大信號、解調信號等。可以觀測ISO15693標準規范下的15個強制指令和可選指令的執行情況，電子標簽的響應情況。用戶可以通過此單元掌握RFID的原理以及實現方法。
5、Zigbee Active RFID
Active RFID采用TI公司的RF芯片CC2530F256，可實現ActiveRFID的ID識別及傳感數據采集傳輸。
小型一體式模塊化設計，紐扣電池供電，可以通過上位機動態修改采集及休眠間隔，超低功耗模式，采用全球知名的微型天線廠家英國Antenova天線。通信模塊采用主流六層板及郵票孔設計，性能穩定可靠，抗干擾能力強。
模塊集成多個傳感器部件,包括溫度傳感器、濕度傳感器、光照度傳感器、三軸加速度傳感器。
6、嵌入式網關：
嵌入式網關采用TI公司的雙核達芬奇架構微控制器OMAP3530作為主控制器，該處理器在單一的芯片上集成了600-MHz ARM Cortex-A8 Core、430-MHz TMS320C64x+ DSP Core、POWERVR SG™ 2D/3D加速引擎以及豐富的多媒體外設。
嵌入式網關底板集成主流各種無線通信模塊，包括：華為GSM/GPRS無線廣域網通信模塊、英國Antenova GPS全球定位模塊、美國TI Zigbee低功耗數據傳輸模塊、臺灣Jorjin藍牙+WIFI+FM近距離通信及網絡接入模塊。
7、通用供電通信底板：
通用供電通信底板為整個RFID系統中的各個模塊提供供電，同時完成各個功能單元的通信連接，通信底板預留多個插接口，各個模塊可隨意插接，無需人為干預或編號，系統會自動識別當前所連接的各個模塊。
|
|
