產品型號：HTW-IC00X
產品代碼：
產品價格：200.00
產品編碼：HTW-IC00X
折 扣 率： 0
最后更新：2015-09-11
關 注 度：3755
生產企業：綿陽市湘蜀電子科技
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹溫濕度變送器又叫溫濕度傳感器可分為室內溫濕度變送器、管道溫濕度變送器、風管溫濕度變送器、室外溫濕度變送器、智能溫濕度變送器。
一、產品簡介

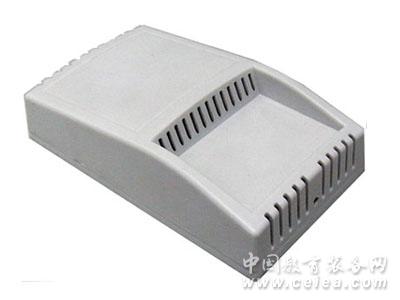

室內溫濕度變送器HTW-IC00X內置微電腦線性處理單元及溫度補償電路，適用高精度PT1000及濕敏電容作為溫度、濕度測量單元，采用回路保護功能設計，不受PFI輻射、電源噪音及電壓波動等干擾的影響，完整零點及滿量程調整，可滿足各種高精度及高穩定性的測量要求，經過防水保護處理的電路芯片，可完成各種惡劣環境下最嚴謹?shù)臏貪穸葴y量。
二、特點
通過RoHS環保認證，精度高，安裝便捷，多種方式輸出，抗干擾能力強，性能穩定，使用壽命長，響應速度快。
三、適用范圍
室內監測、中央空調、電信基站、糧食倉儲、精密機房、電子工業、檔案保管、紡織工業、
樓宇自控等環境的溫濕度測量。
四、型號區別
序號 型號 溫度檢測范圍
1 HTW-IC001 0～50℃
2 HTW-IC002 HTW-IC00X℃
3 HTW-IC004 0~100℃
4 HTW-IC005 Pt1000電阻輸出
5 HTW-IC006 NTC電阻輸出
五、HTW-IC00X性能指標：
①濕度敏感元件：進口濕敏電容
②溫度敏感元件：Pt1000
③供電電壓： AC/DC 24V±20%
④輸出方式： 電流輸出
⑤使用溫度范圍：-25~85℃
⑥溫度檢測范圍：0~50℃
⑦濕度檢測范圍：0~100%RH
⑧儲存溫度范圍：-10~40℃
⑨儲存濕度范圍：30~70%RH
⑩濕度檢測精度：±3%RH（溫度23℃，濕度30%--90%）
溫度檢測精度：±0.3℃
負載阻抗： ≤500Ω
表1 溫度輸出電流值
℃ 0 5 10 15 20 25 30 35 40 45 50
Output(mA) 4 5.6 7.2 8.8 10.4 12 13.6 15.2 16.8 18.4 20
表2 濕度輸出電流值（T=23℃）
%RH 20 30 40 50 60 70 80 90
Output(mA) 7.2 8.8 10.4 12 13.6 15.2 16.8 18.4
六、接線圖
二線制
三線制
七、注意事項：
供電時，請注意電源正負極接線，請勿反接；
為防止噪音干擾，推薦使用屏蔽電纜線；
為保護產品不受損壞以及操作人員的人身安全，在安裝或接線過程中，注意切斷電源，不可帶電操作；
安裝時，施工人員應帶防靜電手套，以免靜電損壞溫濕度變送器；
室內型變送器應安裝在能有效反映出被測區域溫度和濕度的位置，并注意原理冷源或熱源；
高濃度的化學污染會導致傳感聚合層的徹底損壞，因此，產品保存及使用應遠離化學污染源；
具體做法參照《工業自動化工程施工藝》和《自動化儀表工程施工及驗收規》GB50093-2002
|
|
