產品型號：EX PRO
產品代碼：002
產品價格：800000
產品編碼：0002
計量單位：套
折 扣 率： 0
最后更新：2015-11-25
關 注 度：3589
生產企業：上海域達三維圖像技術有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹聯系人；盧先生13816635195

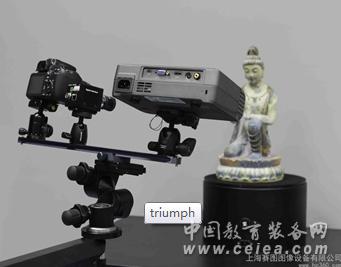

自適應圖像三維重建儀系列產品是一種新型三維數據測量設備，采用目前全球最先進的，也是唯一的“自適應圖像三維空間技術及三維重建軟件”，通過物體一幅以上不同視點的二維圖像，即可獲得物體的三維點云數據。
本產品具有自動校正圖片幾何變形、三維點云自動拼接、每個還原的三維點云帶有RGB 真實色彩、即時、高效、高精度等特點。主要應用于產品研發設計（RD）、逆向工程（RE）、三維檢測（CAV）及文化遺產三維數字化保護。
三維重建系統特點：
A. 獨有的自適應系統
自適應圖像三維重建儀二維信息采集端的數碼相機無需與光干涉源形成固定夾角，在任何角度均可以對需重建物體進行即時信息采集。系統重建過程中無需坐標原點，即可對放在可轉動工作臺上的物體進行三維重建，又可以對固定不動的大型物體進行三維重建，且重建精度不受任何影響。除此以外的其他三維掃描儀的坐標原點是絕對不可移動的，在進行三維掃描過程中需要將被掃描的物體放在可以旋轉的云臺上進行掃描，那么敦煌莫高窟的佛像是不能移動的，所以說這類三維掃描設備在圍繞著固定不動的佛像進行三維掃描時，首先說坐標原點改動了，即使重建出來的三維模型在后期貼圖和拼接過程中完全靠人工肉眼去辨別，不可能達到所謂的微米級、毫米級精度。
B. 重建精度高
重建后的Z方向精度為6.8微米（1:1拍攝），自動定標精度為0.0001°，即萬分之一度。以每個三維點云的點對點匹配三維重建，重建的三維點云數取決于像素密度，一般單次重建的三維點云都在千萬以上。目前。其他的三維掃描儀在掃描佛像過程中只要移動了掃描儀的位置，就改變了坐標原點，后期靠人工視覺模擬匹配重建出來的三維模型是不能保證佛像重建精度的。
C. 高精度姿態標定
該系統通過獨有的自適應姿態標定算法，消除了機械定標的機械誤差，精度達到一個像素角。
D. 重建速度快
圖像在經過軟件特別處理后，可在1/4000--60秒內一次性獲取高達千萬以上的點云數據，并且可以在60秒內完成三維點云模型重建。尤其在完成室外大型物體三維重建時，效率是其他同類設備的10倍以上。
E. 真色彩還原
因為自適應圖像三維重建儀的三維點云是從像素點轉換而來，所以重建后獲取的點云數據中均包含了真實的RGB色彩屬性，無需在重建后再根據原物體的色彩進行手工模擬貼圖著色渲染。利用其他技術重建的彩色佛像三維模型與色彩信息是分離的，因此不能保證三維模型上的色彩位置精度就是真實佛像色彩所對應的三維空間。
F. 無需粘貼任何標志點
自適應圖像三維重建儀是根據每次所采集到相鄰的像素上的特征來實現點自動拼接的，因此不需要在被重建物體上粘貼任何標志點。所以說自適應圖像三維重建儀真正實現了非接觸三維圖像采集并重建三維彩色模型。
H. 自動拼接
以不同視點的三維數據通過像素點自動拼接三維數據構建結構的數字信息技術。
I. 非接觸信息采集
采用非接觸數據采集方式，穩定性高，適用廣泛，包括外觀復雜、柔軟的物體或易磨損的物體。獲取二維信息手段以及設備自由多樣，所以不受物體大小限制。大型物體例如：汽車、建筑、場景。微小物體例如:牙模、齒輪、皮膚表面、光滑金屬表面紋理，顯微鏡獲取的圖
EX PRO-技術參數
像素分辨率：1240萬
幾何分辨率：1920*1080
點精度：0.05mm
點距：0.14 - 0.85 mm
拍攝距離：0.7- 4.5 m
投影儀分辨率：1280*800
重建時間：0.3 – 1.5 秒
|
|
