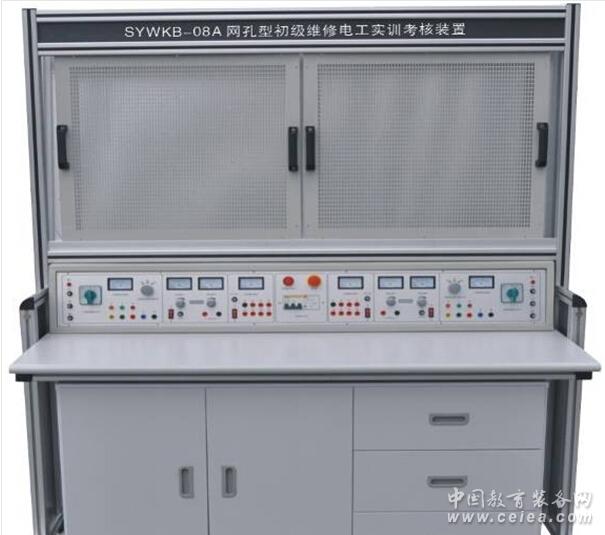

網孔型初級維修電工實訓考核裝置（單面雙組
|
 |
產品型號：SYWKB-08A
產品代碼：
產品價格：
折 扣 率： 0
最后更新：2016-06-01
關 注 度：3392
生產企業：上海上益教育設備制造有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹一、概述該實訓裝置主要由實訓桌和網孔板組成。學生通過實訓線路進行元器件的布局安裝，接線全部由學生自行完成，有利于培養學生的動手能力和操作技能。實訓項目可自行確定，根據所選的項目選擇相應的元器件，也可作為電工考證的考核設備。二、特點 1.電氣控制線路元器件都裝在網孔板上，操作方便、更換便捷，易擴展功能或開發新實訓； 2.操作臺只需三相四線的交流電源即可投入使用，占地面積小，節約用房、減少基建投資； 3.設有電壓型漏電保護器和電流型漏電保護器，能確保操作者的安全；各電源輸出均有監示及短路保護等功能，各測量儀表也均有可靠的保護功能，使用安全可靠； 4.實訓臺為雙人座，即可以兩個同學同時進行實訓，電源獨立，互不干擾。三、技術性能 1.輸入電壓：三相四線～380V±10% 50HZ（無線遙控） 2.工作環境：環境溫度范圍為-5℃～+40℃ 相對濕度＜85%（25℃）海拔＜4000m 3.裝置容量：＜3kVA 4.外形尺寸：1550mm ×700mm ×1650mm 四、實訓臺配備實訓臺提供線電壓380V和相電壓220V兩種電源、單相電源插座、交流電壓、電流表 1. 交流儀表 (1) 交流電壓表：0～500V帶鏡面交流電壓表二只，精度1.0級 (2) 交流電流表：0～5A帶鏡面交流電流表二只，精度1.0級，具有超量程報警、指示、切斷總電源等 2. 實訓臺設有兩組電源通過啟、停按鈕控制電源的輸出，并設有急停按鈕。電源輸出設有短路保護 3.網孔板每個工位提供一張網孔板（2張），尺寸660mm*600mm。 4.實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板、結構堅固，造型美觀大方,桌子左右各設有兩個抽屜（帶鎖），下部配置元件柜。五、參考實訓項目 1．電工布線工藝實訓 2．兩個開關控制一盞燈線路訓練 3．聲控開關控制白熾電路訓練 4．二地控制一盞燈電路訓練 5．三地控制一盞燈電路訓練 6．日光燈線路接線訓練 7．單相電度表直接安裝接線 8．單相電度表經電流互感器安裝接線 9．室內照明電路安裝訓練 10．配電板安裝訓練 11．交流負載電功率的測量 12．三相異步電動機直接啟動控制 13．三相異步電動機接觸器點動控制線路 14．三相異步電動機接觸器自鎖控制線路 15．三相異步電動機Y/△自動控制線路 16．用倒順開關控制三相異步電動機正反轉線路 17．接觸器聯鎖的正反轉控制線路 18．按鈕聯鎖的三相異步電動機正反轉控制線路 19．雙重聯鎖的三相異步電動機正反轉控制線路 20．三相異步電動機多地控制 21．工作臺自動往返控制線路六、 全室參考配置表（以二十四座為例） 序號 名 稱 每臺數量 全室數量 單位 備 注 1 多媒體示教臺 1 臺 2 控制屏 1 12 套 3 實訓桌 1 12 張 4 學生凳 2 24 張 5 教師五輪轉椅 1 把 6 網孔板 2 24 塊 6 器材配備 1 24 套 見表一表一 每套器材配備配置清單序號 名 稱 型號與規格 數 量 1 單相電度表 DD862-2 1 2 單相閘刀開關 HK8 1 3 拉線開關 4A/250V 1 4 平燈頭 6A/250V 2 5 園形插座 T3-10 1 6 電流互感器 LQG-0.5 1 7 墻壁開關座 2 8 聲控開關 118-B30 1 9 低壓斷路器 DZ108-20/10 1 10 螺旋式保險盒 RL1-15/3A 3 11 直插式保險盒 RT14-20/2A 2 12 交流接觸器 CJX2-0910 3 13 輔助觸頭 F4-22 3 14 熱繼電器 R16B-20/3 1 15 通電延時時間繼電器 ST3PA-B/380V（0-60S） 1 16 時間繼電器座 PF-083A 1 17 3H鐵殼按鈕 2 18 行程開關 LX9-222 2 19 行程開關 LX9-001 2 20 倒順開關 K03-15 1 21 日光燈管 Y210RR25/10W 1 22 鎮流器 13W 1 23 日光燈座 2 24 二極管 1 25 接線端子排 JF5-2.5/5 5 26 G形導軌 1 27 走線槽 2米 28 螺絲 90 29 螺絲刀 2 30 尖嘴鉗 1 31 剝線鉗 1 32 三相鼠籠異步電動機 380V/Y/△180W 1 |
|
