產品型號：KENV-HD173
產品代碼：00001
產品價格：4500
產品編碼：kenv-hd173
計量單位：臺
折 扣 率： 0
最后更新：2016-03-25
關 注 度：2524
生產企業：北京肯威佳華科技發展有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹
DC電源輸入口 （12V 3A）
HDMI/DVI輸入口
PC VGA信號輸入端口
分量視頻信號輸入端口
PC雙聲道音頻輸入端口
S-video 視頻信號輸入端口
分量視頻信號輸入端口
兩路AV模擬視頻信號輸入端口
兩路AV模擬視頻信號輸出端口
AV雙聲道音頻輸入端口
HDSDI高標清數字兼容端口
HDSDI高標清數字兼容環出端口
1.2 基本特性

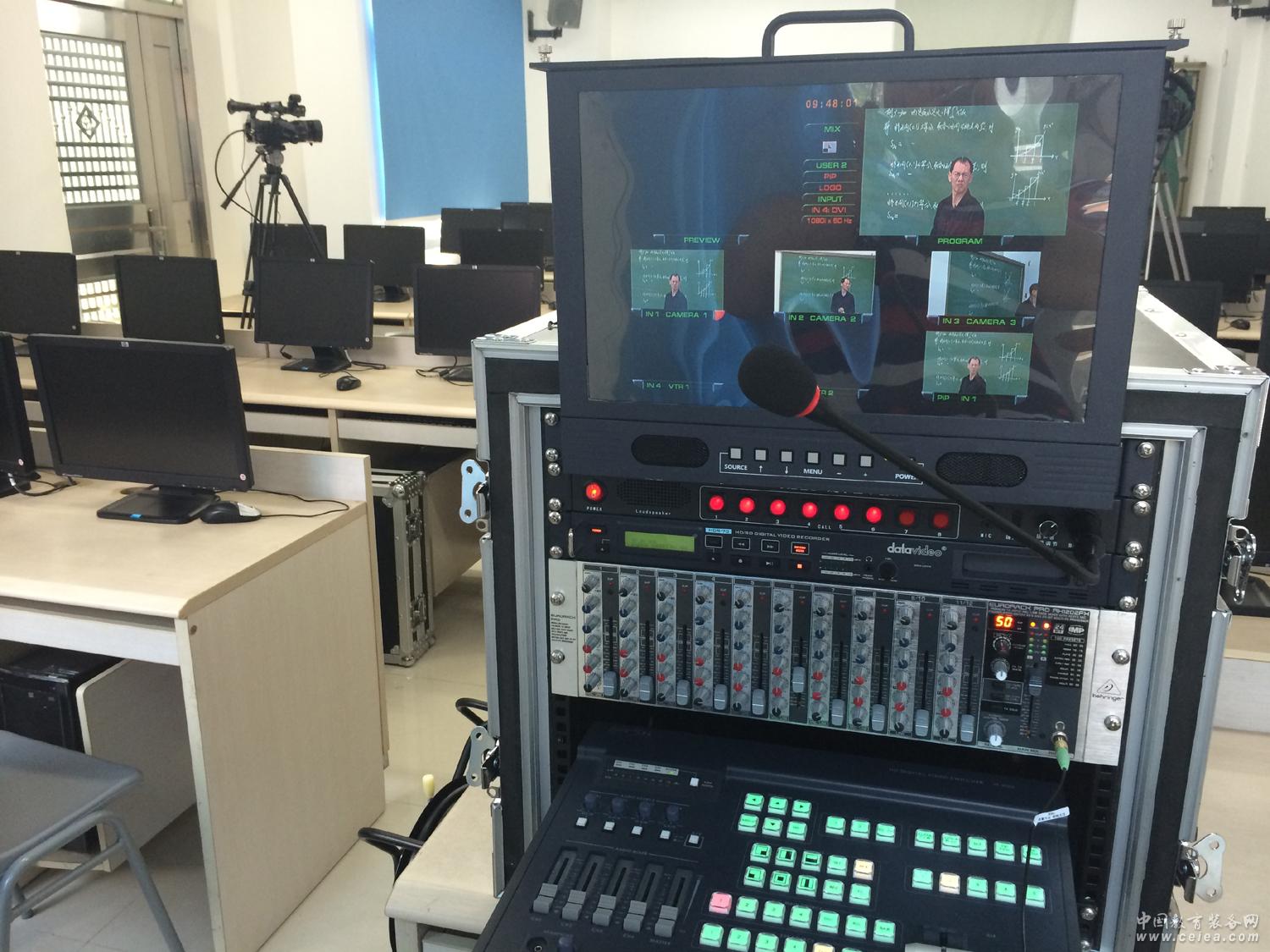

1U高度、金屬結構，可以安裝在標準19英寸的機架及移動箱載上，節省空間
可直接連接攝像機，切換臺，各種視頻信號源
17.3英寸液晶顯示屏，高亮度、高清晰、高分辨率顯示
超薄推拉槽
導軌帶自動鎖定裝置
LCD液晶顯示屏調節功能
畫中畫主副畫面及聲音切換功能
左右聲道揚聲器音頻輸出
1.3 詳細規格
1.3.1液晶顯示屏
性能參數 產品規格
型 號 KENV-HD173
液 晶 顯 示 屏 顯示屏類型 XGA TFT
可視面積 17.3 "
物理分辨率 1920×1080
色彩顯示 16.7 M
亮度 500cd/m2（Typ）
對比度 1000 ：1（Typ）
背光燈 LED
像素間隔 (mm) 0.264(H) × 0.264(W)
LCD MTBF > 50,000 小時
電壓輸入 +12V3A DC
VGA/SVGA/XGA標準 符合VESA標準，支持 EDID，DDC，DDC2，DDC2B
1.3.2對外接口
對外接口 電源輸入 12V3A 航空插頭
機身（殼）接地端 M3x5,組合螺釘
PC 端口數量 1
分量端口數量 1*3
AV端口數量 2*2
HDMI/DVI端口數量 2
Svideo 1
HDSDI輸入端口 1 選配
HDSDI環出端口 1 選配
自動掃描時間 3～30 Sec
視頻帶寬分辨率 200MHz 視頻帶寬，視頻分辨率
外殼顏色 索尼灰, 或可選
外殼材質 合金
毛重 / 凈重（KG） 5kg/5kg
機身尺寸 400mm×445.8mm×43mm
包裝尺寸
(W × D × H)
機柜安裝深度 430mm～800mm
工作溫度 / 貯藏溫度 0 ～ 50 ℃ /-20 ～ 60 ℃
濕度 0 ～ 80%, 不凝固的
2 安裝
液晶監視器推拉平臺符合標準19英寸機柜的安裝要求，由前向后安裝，后掛耳插入導槽內，安裝好后，鎖緊前/后掛耳。選擇適當長度的后掛耳，可安裝在深度為450mm-800mm的機柜內。（見圖三）
3 操作步驟
3.1
此時將液晶監視器推拉平臺抽出至鎖止，翻開前面板，LCD顯示屏可以翻開至110度，使用時請調整至最佳可視角度，便于操作和使用。（見圖五）
3.2 顯示屏操作
項 目 說 明
↑ 移動相應按鍵，調節相應功能
↓ 移動相應按鍵，調節相應功能
MENU 進入LCD功能選項菜單
+ 調節音量 (增大)
- 調節音量 (減小)
Source 信號源選擇PC視頻 分量 Svideo HDMI/DVI HDSDI
POWER 打開或關閉LCD電源
3.3 OSD菜單操作
3.3.1 顏色調整
OSD 顏色調整主菜單：
按MENU鍵，畫面顯示OSD主菜單，按MENU鍵，退出OSD菜單
對比度調整：
按MENU鍵，畫面顯示OSD主菜單顏色調整功能，按↑/↓鍵，選擇對比度選項，按+/ - 鍵,進行對比度調整
亮度調整：
按MENU鍵，畫面顯示OSD主菜單色調整功能，按↑/↓鍵，選擇對亮度選項，按+/ - 鍵,進行亮度調整
色飽和度調整：
按MENU鍵，畫面顯示OSD主菜單顏色調整功能，按↑/↓鍵，選擇色飽和度選項，按+/ - 鍵,進行色飽和度調整
清晰度調整：
按MENU鍵，畫面顯示OSD主菜單顏色調整功能，按↑//↓鍵，選擇色飽和度選項，按Vol+/ vol- 鍵,進行色飽和度調整
色調調整：
按MENU鍵，畫面顯示OSD主菜單顏色調整功能，按↑//↓鍵，選擇色調選項，
按+/ - 鍵,進行色調調整
3.3.2 音量調整
按+/ - 鍵進行音量調整
按+ 擴大音量
按- 減小音量
3.3.3 輸入信號選擇
按SOURCE鍵 進入信號選擇界面，按↑/↓選擇輸入的信號類型，+/ -確定多選的信號
4注意事項及故障處理
4.1 注意事項
4.1.1 接通/關閉電源
使用12V的直流電源插入監視器的插座
監視器屏幕若不亮，請按監視器上的電源按鈕
若要暫時停機，請按監視器上的電源按鈕
若要切斷電源，應拔下電源插頭
4.1.2 自動屏顯關閉功能
在視頻信號的狀態下，無視頻信號輸入約15分鐘后，監視器將自動進入待機態
在PC信號的狀態下，無信號輸入約15分鐘后，監視器將自動進入待機狀態
5.1.3 使用信號遠注意事項
如使用PC信號源，請先把PC顯卡的解析度設置為標準分辨率
如用戶使用的信號源，有逐行輸出，建議您使用逐行輸出的信號源
4.2 故障處理
4.2.1 問題：屏幕無圖像
檢查電源線是否鏈接牢固，電源線所處插座是否通電
檢查監視器屏幕電源是否啟動或是否處在待機狀態
檢查信號模式是否與輸入的信號不符
4.2.2 問題：圖像顏色不正
檢查色度對比度的設置
檢查輸入信號是否接錯接口
4.2.3 問題：圖像不穩定（抖動，雜波）
試著找出影響監視器的電源，并將其原理監視器，試著把監視器的電源插頭插入另一個插座
技術支持
請聯絡當?shù)亟?jīng)銷商尋求更多的信息和技術支持。
FCC / CE 聲明
FCC Statement: This equipment has been tested and found to comply with the regulations for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference when the equipment is operated in a commercial environment. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with this User Guide, may cause harmful interference to radio communications. Operation of this equipment in a residential area is likely to cause harmful interference in which case, the user will be required to correct the interference at his/her own expense.
CE Statement: This is a Class B product in a domestic environment, this product may cause radio interference, in which case the user may be required to take adequate measures
|
|
