YUY-JZB便攜式機械傳動創新組合設計實驗臺
|
 |
產品型號：YUY-JZB
產品代碼：YUY-JZB
產品價格：1
產品編碼：YUY-JZB
計量單位：臺
折 扣 率： 0
最后更新：2016-11-30
關 注 度：4022
生產企業：上海育仰科教設備有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|

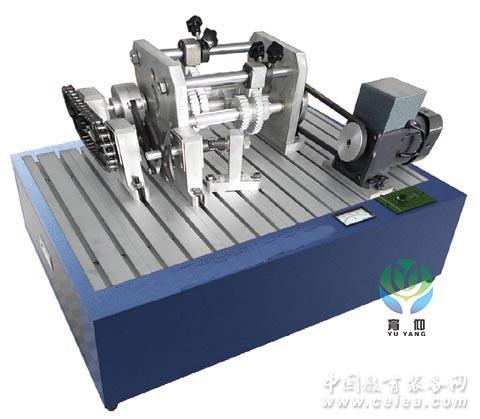

產品詳細介紹YUY-JZB便攜式機械系統傳動創新組合設計實驗臺
一、實驗箱使用的目的
機械傳動裝置是機器或機組的主要組成部分，起著傳遞動力或改變運動的重要作用。根據需要選擇傳動類型，組合出合理的機械傳動方案，是《機械設計》課程教學中的重要內容。
使用目的在于：
1、加深對各種類型的機械傳動的感性認識和理論認識；
2、通過拼裝各種組合傳動方案，可對比分析不同方案的傳動特點,本實驗箱是培養學生創新能力的理想平臺；
3、本實驗箱為便攜式，可電動、也可手動，可配置在開放實驗室，學生也可借用，利用課余時間進行拼裝，提高學生動手能力和學習興趣。
二、實驗內容
1、拼裝各種類型組合的機械傳動，觀察各種單級傳動，分析其傳動原理及特點；
2、對比分析不同組合傳動的特點。
三、實驗箱簡介
1、實驗箱配置及主要技術參數；本實驗箱備有63種162個自制零部件、20種標準件及8種外購件，還有4種5件拼裝工具。箱內大部分零件采用硬鋁合金精制，加工精度高，使用輕巧方便，工作臺面板為帶T形槽硬鋁型材制作，組裝方便快速。各種零件的名稱、數量及主要技術參數如附表所示。
2、拼裝方案：利用本實驗箱配備的零部件可組裝數十種機械傳動方案主要有：
（1）單級傳動：V帶傳動、鏈傳動、圓柱齒輪傳動、圓錐齒輪傳動、槽輪機構、單十字萬向聯軸器傳動等。
（2）變速器：參照CA6132精密車床變速器設計。
手動滑動套，使兩三聯齒輪分別沿二根花鍵軸滑移，通過三根傳動軸（二根花鍵軸及一根平鍵軸）上不同的齒輪嚙合，可得9級傳動比。三根傳動軸可三角形布置，也可展開布置。卸下平鍵軸，裝上中介輪軸及介輪，可得含介輪的齒輪傳動。
（3）多級組合傳動：可在上述單級傳動及變速器中任選兩種或兩種以上，用聯軸器或離合器聯接組成多級組合傳動。
例如：
手輪—V帶—槽輪機構組合傳動
手輪—鏈—槽輪機構組合傳動
手輪—V帶—離合器—鏈—槽輪機構組合傳動
手輪—錐齒輪—槽輪機構—V帶組合傳動
手輪—錐齒輪—槽輪機構—鏈輪組合傳動
手輪—錐齒輪—變速器—柱銷或滾子鏈聯軸器—鏈—槽輪機構組合傳動
手輪—各種聯軸器—鏈—槽輪機構組合傳動
手輪—變速器（中介輪）—離合器—V帶組合傳動
電機—V帶—槽輪機構組合傳動
電機—V帶—鏈—槽輪機構組合傳動
電機—V帶—單十字萬向聯軸器傳動
電機—V帶—離合器—鏈—槽輪機構組合傳動
電機—V帶—槽輪機構—V帶（或鏈輪）組合傳動
電機—V帶—滑塊聯軸器—V帶（或鏈）組合傳動
電機—V帶—錐齒輪—變速器—柱銷或滾子鏈聯軸器—鏈—槽輪機構組合傳動
電機—V帶—各種聯軸器—鏈—槽輪機構組合傳動
電機—V帶—變速器（中介輪）—離合器—V帶組合傳動
四、其它
電機功率：60W
外形尺寸：690X495X165mm
拚裝后尺寸：640X445X320mm
總重量：28Kg |
|
