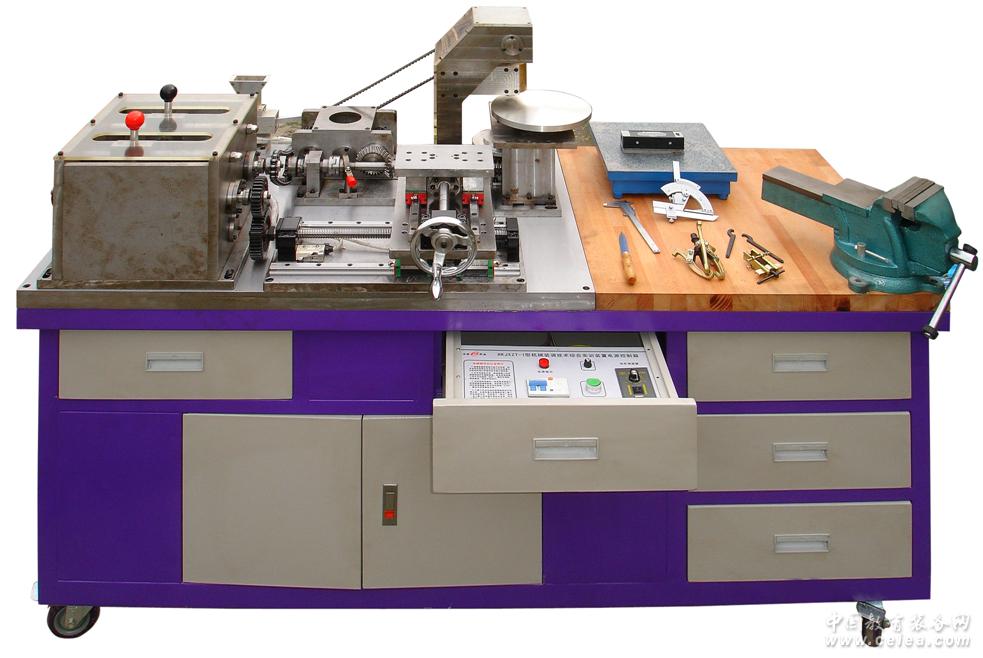

機械裝調技術綜合實訓裝置
|
 |
產品型號：TH-915S型
產品代碼：
產品價格：
折 扣 率： 0
最后更新：2016-08-30
關 注 度：3199
生產企業：浙江同暉教學設備有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹 一、技術性能要求
1.輸入電源：?jiǎn)蜗嗳� AC220V±10% 50Hz；
2.交流減速電機1臺：額定功率 120W，減速比 1:4；
3.外形尺寸（實訓臺）：約為1800mm×700mm×820mm；
4.設備重量：500kg
5.安全保護：具有漏電流保護，安全符合國家標準。
二、系統組成與功能
本裝置主要由實訓臺、動力源、機械裝調對象（機械傳動機構、多級變速箱、二維工作臺、間歇回轉工作臺、牙嵌式離合器機構、沖床機構、送料機構等）、鉗工常用工具、量具等部分組成。
1.實訓臺：采用鐵質雙層亞光密紋噴塑結構，包括操作區域和機械裝調區域兩部分。操作區域主要由實木臺面、橡膠墊等組成，用于鉗工加工和裝配各種機械零部件（箱體部分采用鋁合金材料）；機械裝調區域采用鑄件操作臺面，學生可在上面安裝和調整各種機械機構。
2.機械傳動機構：主要由同步帶、鏈、齒輪、蝸桿等傳動機構組成；通過學生在平臺上的安裝、調整與檢測，掌握機械傳動機構的裝配與調整技能。
3.多級變速箱：具有雙軸三級變速輸出，其中一軸輸出帶正反轉功能，頂部用透明有機玻璃防護。主要由箱體、齒輪、花鍵軸、間隔套、鍵、角接觸軸承、深溝球軸承、卡簧、端蓋、手動移動換檔機構等組成，可完成多級變速箱的裝配工藝實訓。
4.二維工作臺：主要由滾珠絲桿、直線導軌、臺面、墊塊、軸承、支座、端蓋等組成。臺面采用鋁合金材料，分上下（X軸、Y軸）兩層，下層由多級變速箱經齒輪傳動控制，實現工作臺往返運行，工作臺面裝有行程開關，實現限位保護功能，上層采用手輪實現手動控制；能完成直線導軌、滾珠絲桿、二維工作臺的裝配工藝及精度檢測實訓。
5.減速器：主要由直齒圓柱齒輪、角接觸軸承、深溝球軸承、支架、軸、端蓋、鍵等組成�？赏瓿蓽p速器的裝配工藝實訓。
6.間歇回轉工作臺：主要由四槽槽輪機構、蝸輪蝸桿、推力球軸承、角接觸軸承、臺面、支架等組成。由多級變速箱經鏈傳動、齒輪傳動、蝸輪蝸桿傳動及四槽槽輪機構分度后，實現間歇回轉功能；能完成蝸輪蝸桿、四槽槽輪、軸承等的裝配與調整實訓。
7、牙嵌式離合器機構：主要由支架、軸承、兩半離合器、操作桿等組成，工作時，利用操縱桿帶動滑環使半離合器作軸向移動，實現分離和接合�？赏瓿呻x合器機構的裝配工藝實訓。
8.沖床機構：主要由曲軸、連桿、滑塊、支架、軸承等組成，與間歇回轉工作臺配合，實現壓料功能模擬�？赏瓿蓻_床機構的裝配工藝實訓。
9、送料機構：主要由曲柄、連桿、滑塊、外方內圓支架、漏斗、空心圓筒料、滑道等組成，與減速器配合，通過曲柄旋轉實現送料功能模擬。可完成自動送料機構的裝配工藝實訓。
10.動力源：配置交流減速電機、調速器、電源控制箱等，為機械系統提供動力源。電源控制箱帶有調速電機電源接口，行程開關接口。
11.裝調工具：主要有套裝工具（34件）、臺虎鉗、劃線平板、拉馬、紫銅棒、沖擊套筒、截鏈器、沖擊扳手。套裝工具由工具箱、內六角扳手、呆扳手、活動扳手、銼刀、絲錐、鉸杠、劃規、樣沖、錘子、板牙、板牙架、螺絲刀、鋸弓、尖嘴鉗、老虎鉗等組成。
12.常用量具：主要由游標卡尺、萬能游標量角器、寬度角尺、百分表、千分尺、塞尺、水平儀等組成；通過使用量具進行測量，使學生掌握常用量具的使用方法，掌握機械裝配的檢測方法等。
三、基本配置
1.系統裝置配置要求
機械裝調技術綜合實訓裝置配置表
序號
名稱
型號及規格
數量
備注
1
實訓臺
實訓臺外形尺寸：1800mm×700mm×820mm；全鋼結構，桌子下方帶儲存柜，柜子上方和右側帶4個抽屜；
鑄鐵平板：1100mm×700mm×40mm；
實木桌板：700mm×700mm×40mm。
1臺
2
電源控制箱
設在臺面下方，帶滑動導軌，通電調試時拉出操作，控制箱包括單相漏電斷路器、電源指示燈、操作說明、調速器等。
1臺
3
交流減速電機
功率：120W；減速比：1:4。
1臺
4
調速器
適用電機：6～120W；
調速范圍：90～1400r/min。
1個
5
帶傳動機構
主要配置有：同步帶2根、同步帶輪4只、鍵、軸、軸承、支座、端蓋、交流減速電機等。
1套
6
鏈傳動機構
主要配置有：?jiǎn)闻沛?個、鏈輪2個、鍵、軸、軸承、支座、端蓋等。
1套
7
齒輪傳動機構
主要配置有：6個直齒圓柱齒輪、2個直齒圓錐齒輪、鍵、軸、軸承、支座、端蓋等。
1套
8
多級變速箱
主要配置有：箱體（頂部為有機玻璃、可起到防護作用，又可直接觀察箱體內的結構及運行情況）、齒輪（直齒圓柱齒輪6個、滑移齒輪2組）、軸承（7203AC角接觸軸承6個、6203-2RZ深溝球軸承5個）、花鍵軸、間隔套、鍵、卡簧、端蓋、手動換檔機構等。
1套
9
二維工作臺
主要配置有：滾珠絲杠及螺母2副（長度分別為506mm、356mm；公稱直徑 20mm；導程 5mm；右旋）、直線導軌4條和滑塊6個（日本THK品牌，長度分460mm、280mm兩種；寬度15mm）、工作臺面（采用3塊厚為24mm的鋼板）、軸承（7202AC角接觸軸承4個、6202-2RZ深溝球軸承2個）、軸承座、端蓋、墊塊等。
1套
10
減速器
主要配置有：直齒圓柱齒輪4個、軸承（7003AC角接觸軸承4個、6003-2LS深溝球軸承4個）、支架、軸、端蓋、鍵等。
1套
11
間歇回轉工作臺
主要配置有：四槽槽輪、工作臺面、蝸輪、蝸桿、鍵、軸、軸承（51120推力球軸承1個、30203圓錐滾子軸承1個、7002AC角接觸軸承8個）、支座、端蓋等。
1套
12
牙嵌式離合器
主要配置有：支架、軸承、兩半離合器、操作桿等組成。
13
送料機構
主要配置有：曲柄、連桿、滑塊、外方內圓支架、漏斗、空心圓筒料、滑道等組成。
14
沖床機構
主要配置有：曲軸、連桿、滑塊、支架、鍵、軸、軸承（7002AC角接觸軸承2個）等。
1套
15
配件
使用說明書、備用螺絲若干、銅皮若干、調節手柄1個、防銹油2罐
1套
2.工具、量具配置要求
序號
名稱
型號及規格
數量
備注
1
內六角扳手
9件套六角扳手
1套
套裝工具
2
呆扳手
10、12、14、17各1把
4把
套裝工具
3
活動扳手
8〞
1把
套裝工具
4
整形銼
6把
套裝工具
5
銼刀
平銼、半圓銼、三角銼、圓銼各1個
4個
套裝工具
6
板牙架、板牙
M25（1〞）；M6×1.0、M7×1.0M8×1.25、M10×1.5、M12×1.75各1個
1套
套裝工具
7
絞杠、絲錐
M3～M12(1/16〞～1/2〞)；M6×1、M7×1、M8×1.25、M10×1.5、M12×1.75各1個
1套
套裝工具
8
劃線工具
劃規（6〞、150mm）1個、劃針1個
1套
套裝工具
9
樣沖
1個
套裝工具
10
錘子
木柄圓頭錘、木柄鉗工錘各1把
2把
套裝工具
11
螺絲刀套裝
一字、十字大小各1個
4把
套裝工具
12
鋸弓
可調式結構
1把
套裝工具
13
尖嘴鉗
1把
套裝工具
14
鋼絲鉗
180mm
1把
套裝工具
15
三角套筒扳手
8mm、9mm、10mm
1把
套裝工具
16
鋼絲刷
1把
套裝工具
17
鐵皮剪
1把
套裝工具
18
角尺
1把
套裝工具
19
直尺
1把
套裝工具
20
吹塑工具箱
1個
套裝工具
21
臺虎鉗
|
|
