產品型號：PTC305H
產品代碼：
產品價格：
折 扣 率： 0
最后更新：2019-03-04
關 注 度：2702
生產企業：佛山市昊明電子儀器有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|

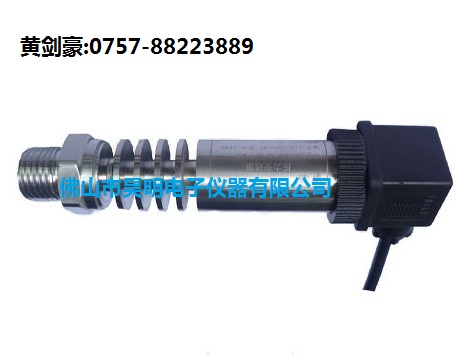

產品詳細介紹PTC305H蒸汽壓力傳感器 采用的是在傳感器基礎上利用MEMS及SOI技術自主研制的高溫壓阻力敏芯片.產品采用齊平封裝，動態頻響高，內置溫度轉接及精密高溫補償電路使得產品在-40～400℃高溫環境下能夠不失真測量一些變化頻率高，壓力波形上升快陡的連續爆炸高溫沖擊波動態試驗。如采用水冷式可將工作溫度提高至-10～450℃溫區。
PTC305H蒸汽壓力傳感器產品特點
耐高溫（特殊處理產品可耐400℃/80ms）
全不銹鋼外殼，卓越的腐蝕性能
采用壓阻式擴散硅芯片，固有頻率高于壓電式動態壓力傳感器（固有頻率可達1MHz）
信噪比好、高分辨率、高信噪比、抗干擾能力強
外形尺寸小，重量輕，類型齊全，性價比高
適用于高溫管道蒸汽、化爆實驗、水工、空氣動力力學實驗等高端測量行業
PTC305H蒸汽壓力傳感器技術參數
量 程： -0.1～0～1～150(MPa)
綜合精度： 0.25%FS、0.5%FS
輸出信號： 4～20mA(二線制)、0～5V、1～5V、0～10V(三線制)
供電電壓： 24DCV(9～36DCV)
介質溫度：-30℃～160～200℃～400℃
環境溫度： 常溫(-20～85℃)
負載電阻： 電流輸出型：最大800Ω；電壓輸出型：大于50KΩ
絕緣電阻： 大于2000MΩ (100VDC)
密封等級： IP65
長期穩定性能：0.1%FS/年
振動影響： 在機械振動頻率20Hz～1000Hz內，輸出變化小于0.1%FS
電氣接口： 防水密封端子或赫絲曼接頭
螺紋連接：M14×1.5、M20×1.5等，其它螺紋可依據客戶要求設計
外形尺寸：M20×Φ26×145
蒸汽供熱系統是指城市集中供熱系統中用水為供熱介質，以蒸汽的形態，從熱源攜帶熱量，經過熱網送至用戶。 靠蒸汽本身的壓力輸送，每公里壓降約為0.1兆帕，中國熱電廠所供蒸汽的參數多為0.8～1.3兆帕，供汽距離一般在3～4公里以內。真空蒸汽供熱系統：末端供氣壓力小于大氣壓;低壓蒸汽供熱系統：末端供氣壓力大于大氣壓而小于或等于70kPa;高壓蒸汽供熱系統：末端供氣壓力大于70kPa；
蒸汽壓力傳感器是將壓力信號轉化為電氣信號的機電轉換裝置，它的功能將壓力高、低不同的信號輸給電氣開關，對外線路進行自動控制或連鎖保護。本文來源：http://www.fshaoming.com/gwyl/r-34.html
常用蒸汽壓力傳感器及電接點壓力表，能使蒸汽壓力超壓報警，達到極限時切斷燃燒器;壓力控制器根據實際運行壓力調節單火或雙火燃燒;對于大型燃燒器，可根據壓力大小調節燃油/氣量的大小，始終保持壓力穩定運行。目前電接點壓力表已經很少用了。
鍋爐上方蒸汽壓力傳感器
通常采用蒸汽壓力傳感器的蒸汽鍋爐都是使用兩至三個壓力傳感器的。其中一個是控制啟停爐，一個用來控制大、小火轉換，還有一個是用作超壓保護。
使用兩個蒸汽壓力傳感器的鍋爐啟停一般是采用溫控儀控制的，配置兩個壓力控制器是為了控制鍋爐的火位和超壓保護。
鍋爐上的“三大安全附件”按照規程都必須設置兩個，這主要就是為了安全。一是防止其中的一個出現故障時另一個可以工作。二是為了進行對照，特別是水位計和蒸汽壓力傳感器，為了確保安全，操作人員不僅要觀察其中的一個顯示示值，而且還要對照兩個顯示示值是否相符。 |
|
