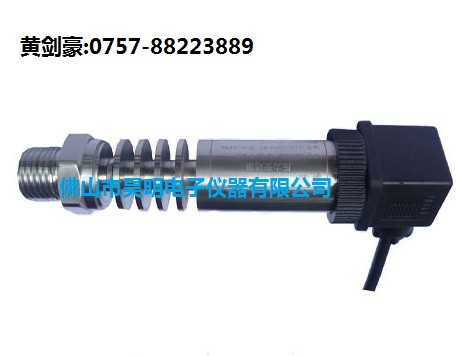

產品詳細介紹PTC305H蒸汽壓力變送器選用耐高溫壓力傳感器作為信號測量元件，被測介質壓力經過變送器上的散熱結構傳遞到傳感器上，高精度的信號處理電路位于不銹鋼殼體內，將傳感器輸出信號轉換為標準輸出信號。
PTC305H蒸汽壓力變送器經過了元器件、半成品及成品的嚴格測試及老化篩選，性能穩定可靠，適用于工業現場、食品及醫藥設備、發電、機械制造、汽車制造和船舶制造、石油化工、冶金制造、蒸汽和熱能交換的領域，同時能夠?qū)崿F(xiàn)現場壓力顯示，零點，滿程可遷移等要求。
PTC305H蒸汽壓力變送器特點：
●耐高溫壓力芯片
●帶換熱片設計，耐高溫，適用介質溫度最高可達300℃
●堅固密封良好的鋁合金接線盒，方便戶外安裝使用
●提供低中壓高壓豐富的壓力量程范圍
●有液晶顯示可選
●傳感器與壓力接口為全焊接結構，抗沖擊，抗振動
●本安防爆可選
量 程： -0.1～0～1～150(MPa)
綜合精度： 0.25%FS、0.5%FS
輸出信號： 4～20mA(二線制)、0～5V、1～5V、0～10V(三線制)
供電電壓： 24DCV(9～36DCV)
介質溫度：-30℃～160～200℃～400℃
環境溫度： 常溫(-20～85℃)
負載電阻： 電流輸出型：最大800Ω；電壓輸出型：大于50KΩ
絕緣電阻： 大于2000MΩ (100VDC)
密封等級： IP65
長期穩定性能：0.1%FS/年
振動影響： 在機械振動頻率20Hz～1000Hz內，輸出變化小于0.1%FS
電氣接口： 防水密封端子或赫絲曼接頭
螺紋連接：M14×1.5、M20×1.5等，其它螺紋可依據客戶要求設計
外形尺寸：M20×Φ26×145
適用范圍：
高溫鍋爐管道、工業自動化設備、發電、機械制造、石油化工、冶金制造、蒸汽和熱能交換等領域···
蒸汽壓力變送器應用雖然非常廣泛。但是傳統的蒸汽壓力變送器的器件主要是一些機械結構型,其原理都是結合壓電效應,把彈性體的形變轉換成對應壓力的大小。在鍋爐、管道、高溫反應容器內的這些領域中，傳感器都處于高溫環境條件下工作，普通的蒸汽壓力變送器很容易失效，尤其是放大電路最容易失效，這也是蒸汽壓力變送器設計的難點。最好的辦法當然是能找到耐高溫的材料來設計放大電路，現如今基本上是采取將蒸汽壓力變送器件與放大電路相分離的辦法。http://www.fshaoming.com/hynews/r-533.html
蒸汽壓力變送器感受壓力的電器元件一般為電阻應變片，電阻應變片是一種將被測件上的壓力轉換成為一種電信號的敏感器件。電阻應變片應用最多的是金屬電阻應變片和半導體應變片兩種。金屬電阻應變片又有絲狀應變片和金屬箔狀應變片兩種。通常是將應變片通過特殊的黏合劑緊密地粘合在產生力學應變基體上，當基體受力發生應力變化時，電阻應變片也一起產生形變，使應變片的阻值發生改變，從而使加在電阻上的電壓發生變化。
蒸汽壓力變送器是采用了世界先進的復合微硅固態傳感器，并在此基礎上先進行了一系列的模塊設計的全智能型產品。蒸汽壓力變送器是通過引壓管和過程接頭將過程壓力引入蒸汽壓力變送器進行壓力測量，介質壓力引入后作用于蒸汽壓力變送器產生一定的微弱信號放大后再經過A/D轉換器轉換成數字信號，同時在其微處理器中進行線性補償和溫度補償進行測量。 |
|
