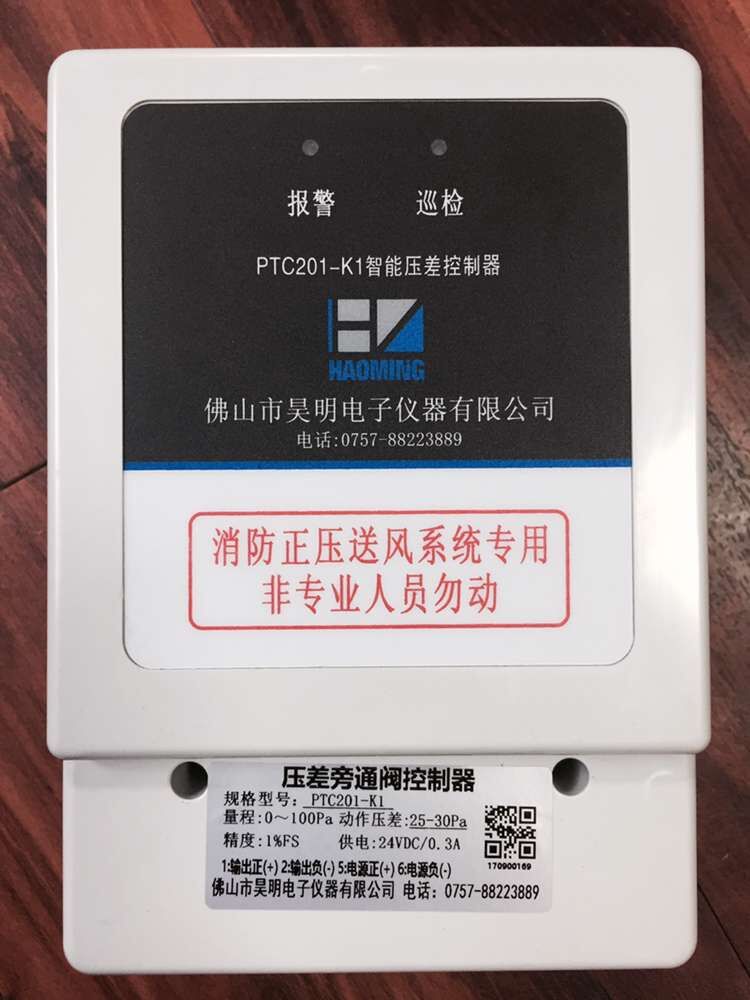

樓梯間壓力傳感器 聯動旁通泄壓打開關閉
|
 |
產品型號：PTC201-K1
產品代碼：
產品價格：
折 扣 率： 0
最后更新：2019-03-08
關 注 度：2938
生產企業：佛山市昊明電子儀器有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹樓梯間壓力傳感器是專門用于高層建筑電梯前室或樓梯間的消防通風系統壓力控制，樓梯間壓力傳感器安裝在電梯前室和樓梯間或走道，正壓送風機送風到每層的電梯前室或樓梯間，通過壓力傳感器測量出電梯前室或樓梯間的壓力或壓差，然后給出控制信號到由艾凡鵬公司配套的旁通閥門控制箱，控制旁通泄壓閥的打開和關閉，從而實現電梯前室或樓梯間的壓力或壓差控制。該產品采用外殼采用壁掛方式；前端采用直徑6mm壓迫式階梯管，使用方便，連接可靠，確保產品具有良好的密封性及防護等級。嚴格的生產制作工藝，完善的檢驗及老化測試設備，確保了優異的產品品質。根據建筑設計防火規范，高層建筑前室、合用前室設及樓梯間設置樓梯間壓力傳感器加壓送風系統。
PTC201-K1樓梯間壓力傳感器廣泛應用于前室（合用前室）壓差/壓力測控系統、封閉避難層、防煙樓梯間壓差/壓力測控系統；室內外壓差/壓力檢測、過濾網堵塞監控系統等干燥氣體的壓差/壓力測控系統。
PTC201-K1樓梯間壓力傳感器特點：
◆帶一個綠色巡檢指示燈，一個紅色報警指示燈；
◆直接輸出開關控制信號；
◆供電及信號輸出采用總線制傳輸；
被測介質：氣體（弱腐蝕性及干燥性）
PTC201-K1樓梯間壓力傳感器技術參數
壓力形式：差壓，壓差
測量范圍：-100～100Pa
工作電壓：24VDC/3A
精 度：1級
耐 壓：1000Pa
動作壓力：前室/走廊動作壓力：30Pa,復位壓力：25Pa
樓梯間/走廊動作壓力：50Pa,復位壓力：40Pa
顯示說明：三位數字顯示實測壓差值
指示說明：綠色巡檢，紅色報警指示燈
輸出方式：無源開關信號，24VDC/3A
過程連接：高壓和低壓孔均為內徑3mm軟管
管嘴連接：(H)高壓端，(L)低壓端
樓梯間壓力傳感器尤其在多層的地下室（如：-2、-3層）,越靠下層與外界連通的空氣通道就越較少,單獨使用排煙機,造成較大負壓,降低了排煙效率,煙排出的比較慢.采用補風機把外面的空氣送進來,減小負壓,從而使煙氣更容易排出。
樓梯間壓力傳感器用于防排煙樓梯間和防排煙共用前室，主要是保證在著火時，樓梯間和前室壓力大于走道和其他公共區域，保證煙氣不進入前室和樓梯間的。http://www.fshaoming.com/louti/r-13.html
樓梯間加壓送風防煙時，正壓值40～50Pa；前式加壓送風防煙時，正壓值25～30Pa走道0壓或負壓。
樓梯間宜每隔二至三層設一個加壓送風口；前室應每層設一個加壓送風口。
機械加壓送風和機械排煙的風速采用金屬風道時，不應大于20m/s；采用內表面光滑的混凝土等非金屬風道時，不應大于15m/s.機械加壓送風風口風速不宜大于7m/s.
在正壓防煙樓梯間加壓送風系統的設計中，同時開門的樓層數m的取值固然重要，但所涉及到的僅僅是送風量的大小問題，而開門的情況的影響就更大了，它不僅涉及到送風量的大小，而且還關系到整個加壓系統的工作安全性問題，即指既滿足防煙性能要求，又能保證方便疏散的開門情況。顯然，正壓防煙樓梯間的設計首先應該建立在安全的開門情況基礎上。例如當樓梯間底層有直接通向室外的門時，若采用對樓梯間直接加壓送風實現對前室間接加壓的送風系統時，那么只要底門或兩道門兩者之一打開時，關門前室或開門前室就將處于不安全的狀況。為了確保正壓防煙樓梯間的防煙效果，應當采用對樓梯間及前室分別加壓的系統。當然在實際上這種分別送風的設計計算和運行控制較為復雜，當不同樓層中樓梯間與前室間的門以及前室與走道間的門同時開啟時，會引起氣流走向與風量分配的變化，需對樓梯間和前室的送風量設置自動控制系統，加以合理分配，以維護二者之間的壓力差。 |
|
