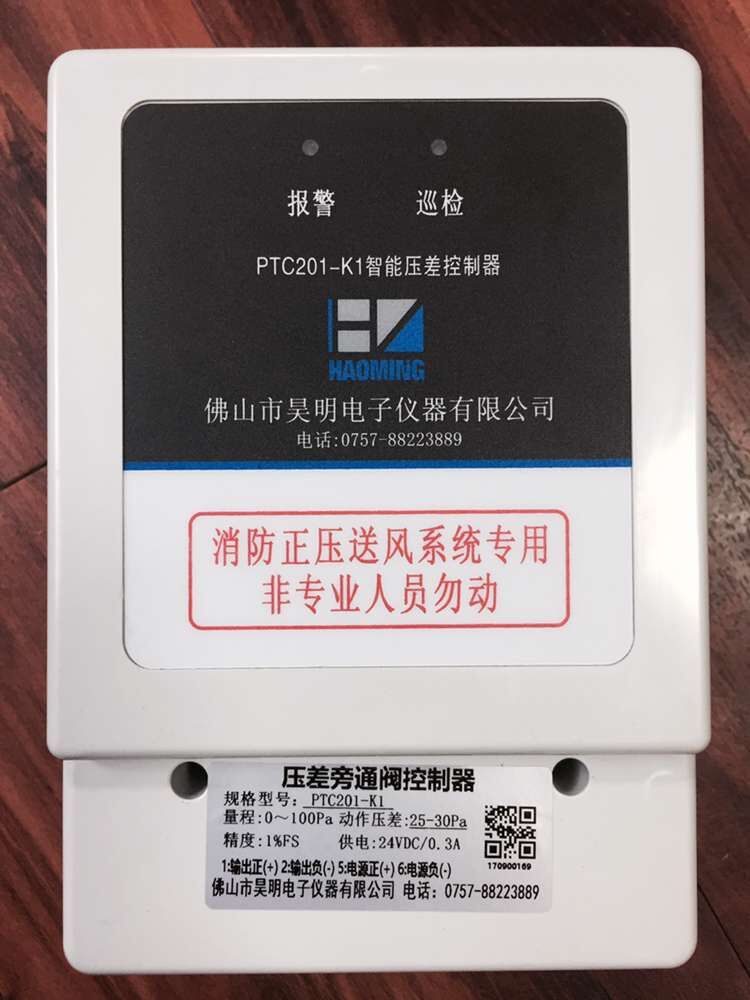

產品詳細介紹PTC201-K1正壓送風壓差傳感器，用于控制前室,合用前室,消防電梯前室,封閉避難層間及樓梯間壓差控制，其目的為了當發生火警危害時,豎井立即起動,往控制前室,合用前室,消防電梯前室,封閉避難層間,防煙樓梯間,封閉樓梯間增壓,使得以上地域保持風壓,別的區域煙與有害氣體不能侵入,人有安全環境.但是也不能讓當前地區風壓過大影響逃生.這是最終目的.
PTC201-K1正壓送風壓差傳感器產品特點有:
1:采用氣囊膨脹拉動高速彈性體,
2:從而到達設定壓力后高速動作開關點觸動.
3:氣源的方式使得PTC201-K1感控器抗過載能力強.
4:表面有精細巡檢指示燈與報警燈.當工作時巡檢指示燈綠燈亮起,當感應到風壓過限時紅燈亮起并有無源開關動作.
PTC201-K1正壓送風壓差傳感器參數
壓力形式: 表壓，壓差
測量范圍: 0～100pa
耐 壓：10000PA
精度等級: 3級
動作壓力: 前室測控：25～30PA，(復位壓力：15～20PA)；
樓梯間運用：40～50PA，(復位壓力：30～40PA)
輸出方式:開關信號（24VDC/4A）
工作電壓: 24VDC
介質溫度:-20～85℃
密封等級:IP65
過載能力:150%FS
外形尺寸：172*112*60
重 量：350g
消防用正壓送風壓差傳感器通風的另一原理是利用建筑內部空氣的熱壓差——即通常講的“煙囪效應”來實現建筑的自然通風。由于建筑物內外空氣的溫度差產生了空氣密度的差別，于是形成壓力差，驅使室內外的空氣流動。室內溫度高的空氣比重小而上升，并從建筑物上部風口排出，這時會在低密度空氣原來的地方形成負壓區，于是，室外溫度比較低而比重大的新鮮空氣從建筑物的底部被吸入，從而室內外的空氣源源不斷地進行流動。熱壓的大小取決于兩個通風口的高度差和室內外的空氣密度差。而在實際設計中，建筑師多采用煙囪，通風塔，天井中庭等形式為自然通的利用提供有利的條件，使得建筑物能夠具有良好的通風效果。
正壓送風壓差傳感器機械加壓送風系統應與火災自動報警系統聯動，其聯動控制應符合現行國家標準《火災自動報警系統設計規范》GB 50116的有關規定。高精度正壓送風壓差傳感器控制系統余壓傳感器余壓值應符合下列要求：
(1)前室、合用前室、消防電梯前室、封閉避難層（間）與走道之間的壓差應為25Pa~30Pa。
(2)防煙樓梯間、封閉樓梯間、防煙電梯井與走道之間的壓差應為40Pa~50Pa。
抗干擾能力強，工作穩定可靠，使用壽命長。實時采集壓力數據進行數據分析。數據異常時，發出控制信號，并發出告警提示。數據采集及時，反應速度快，控制信號準確。
24小時實時自動巡檢，并采集加壓區域壓力變化狀態，對超壓等故障發出報警信號并記錄。當防煙樓梯間或前室余壓值達到超壓監控值時，正壓送風壓差傳感器發出報警信號，SL-A-10余壓控制器發出信號給泄壓閥驅動模塊打開加壓風機風管上的電動旁通閥泄壓；余壓回落到正常區間值后，探測器發出信號，正壓送風壓差傳感器發出信號給泄壓閥驅動模塊，關閉旁通閥，通過控制風閥驅動器的開關，保持余壓值穩定在國家規范要求的區間值內，系統具有實時性、數字化、智能化，自動化，連續動態監控的特點。本文來源：http://www.fshaoming.com/yc/r-20.html
正壓送風壓差傳感器主要應用于：高層住宅.商住樓.商業城.大廈，醫院的消防,暖通行業等消防通系統的壓力控制。起到檢測消防樓樓梯間和電梯前室的壓力或壓差變化，當某樓層發生火情時系統自動控制樓梯間和電梯前室相對應的風機進行泄壓送風，以保障走火通道，前室和樓梯間的壓力不超出設定壓力范圍，保證防火區壓力高于起火區壓力，防止煙氣進入，保障防火門可順利拉開，壓力或壓差保持在正壓范圍。
正常情況下正壓送風機通過風管往風井中加壓送風（綠色箭頭方向），加壓后的風再分別通過每層的百葉窗或風閥送往每層的前室或樓梯間。當消防前室或樓梯間的通風壓力或壓差超過設定值（前室25~30Pa,樓梯間40-50Pa）時，位于每層的正壓送風壓差傳感器順即時發出信號報警輸入旁通泄壓閥控制箱，旁通泄壓閥控制箱根據正壓送風壓差傳感器的信號打開旁通泄壓閥，旁通泄壓閥打開后，部分加壓送風機送往風管的風通過旁路風管經過旁通泄壓閥回到風機前端（紅色箭頭位置），從而減少送往前室及樓梯間的風壓，降低前室及樓梯間的風壓值。當前室或樓梯的風壓值降低到設定值時，旁通泄壓閥自動關閉，從而實現前室及樓梯間余壓自動控制，確保疏散通道煙霧不會倒灌進入前室及樓梯間，保證人群疏散的安全。 |
|
