產品詳細介紹產品簡介:

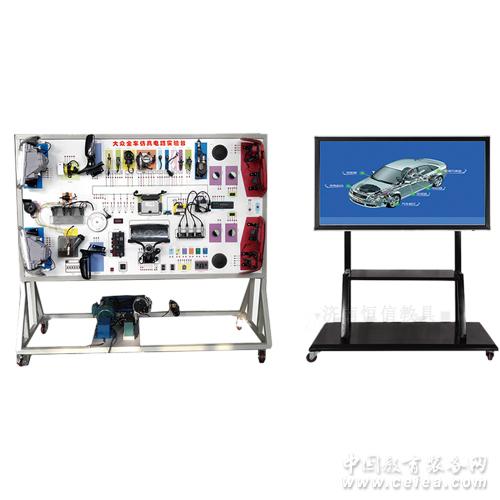

本產品以全車電器實物為基礎，展示燈光系統、儀表系統、點火系統、起動系統、充電系統、發動機電控系統、喇叭系統、電動車窗系統、電動門鎖系統、雨刮系統、電動后視鏡系統、音響等各系統的組成結構和工作原理及過程。并配套汽車電器電路3D虛擬仿真教學軟件，適用于各類院校及專業培訓機構對汽車全車電器系統的理論和維修實訓的教學需要。
結構組成:
燈光系統、儀表系統、點火與噴射系統、起動系統、充電系統、發動機電控系統、防盜電腦及點火開關、喇叭系統、電動車窗系統、電控門鎖及后視鏡系統、雨刮系統、音響系統、故障設置系統、移動臺架及3D仿真教學軟件等。
功能特點:
1．可運行全車電器系統，展示全車電器系統的組成結構及原理。
2．操縱各種電器開關及按鈕，可真實演示汽車電器各系統的工作過程。
3.故障模擬系統可模擬實際運行工況，設置多種實車電器系統常見故障，
4．噴油器脈沖等各執行元器件用LED 燈顯示工作狀態。
5．面板上繪有彩色UV平板噴繪電路圖，學員可直觀對照電路圖和實物，認識和分析整車電器各系統的工作原理。
6.面板上安裝有檢測端子，可直接在面板上檢測整車電器各系統電路元件的電信號，如電阻、電壓、電流、頻率、波形信號等。
7．配OBD診斷座，可使用電腦診斷儀對電器電控系統讀取故障碼和數據流等。及進行防盜與遙控器匹配實際操作。
8．實訓臺面板上繪有彩色噴繪電路圖，學員可直觀對照原理電路圖和系統實物，認識和分析各控制系統的工作原理。
9．實訓臺加裝蓄電池的電源總開關、轉動部件防護罩等安全保護裝置。
10．臺架表面采用高溫噴塑工藝，帶萬向自鎖腳輪裝置。
11. 配備有使用說明書、實驗指導書等相關資料。
12. 汽車電器電路3D虛擬仿真教學軟件：采用跨平臺開發，可實現Windows、Android等多系統兼容平臺，支持pc及手機端，軟件可支持VR虛擬虛擬現實3d模式，現實3D空間授課，通過軟件可實現汽車電器元件結構及工作原理演示包括燈光、儀表、開光、電動后視鏡、雨刷電機、門窗電機及所有常見開關等，電路系統模擬接線測試仿真操作；汽車電器電路仿真考核等
技術指標:
外型尺寸：2060×600×1780mm (長×寬×高)
輸入電源：220V50Hz10A；
工作電壓：12V直流電壓；
工作溫度：-50℃～50℃；
蓄 電 池：54AH/12V
移動腳輪：3寸
面板規格：4mm高強度鋁塑板
控制柜：1.5mm冷板沖壓成形； |
|
