rs485轉4-20ma、0-5vModbus RTU 通訊協議
|
 |
產品型號：IRT-232-U1
產品代碼：
產品價格：
折 扣 率： 0
最后更新：2019-05-10
關 注 度：2963
生產企業：譽誠（深圳）實業科技有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹產品特點：
● 低成本、小體積模塊化設計
● RS-485/232接口，隔離轉換成標準模擬信號輸出
● 模擬信號輸出精度優于 0.2%
● 可以程控校準模塊輸出精度
● 信號輸出 / 通訊接口之間隔離耐壓3000VDC
● 寬電源供電范圍：8 ~ 32VDC
● 可靠性高，編程方便，易于安裝和布線
● 用戶可編程設置模塊地址、波特率等
● 可設置成主機來讀取產品數據實現遠程采集
● 支持Modbus RTU 通訊協議
典型應用：
● 標準模擬信號輸出
● 智能樓宇控制、安防工程等應用系統
● RS-232/485總線工業自動化控制系統
● 工業現場控制信號隔離及長線傳輸
● 設備運行調試與控制
● 傳感器信號的遠程傳輸及信號還原
● 工業現場執行器數據給定
● 醫療、工控產品開發
● 4-20mA信號輸出

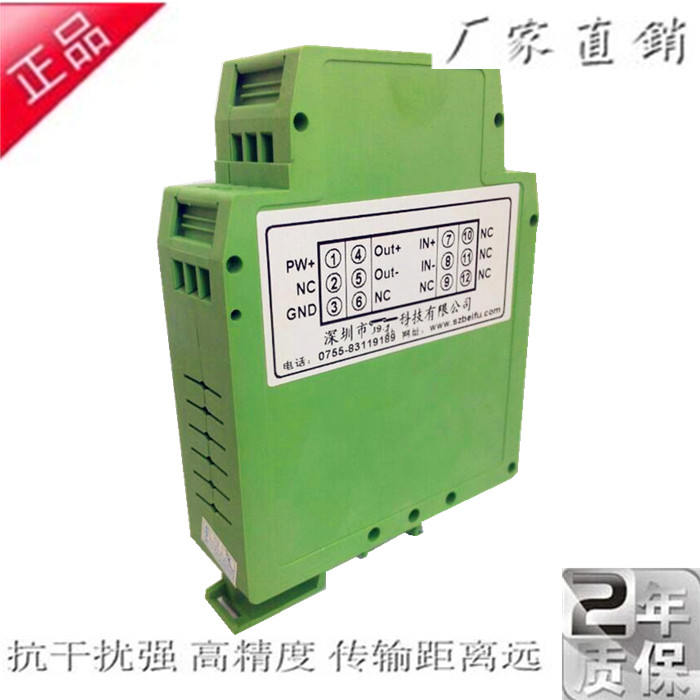

圖1 IRT-232/485 模塊外觀圖
產品概述：
IRT-232/485系列產品實現主機RS-485/232接口信號隔離轉換成標準模擬信號，用以控制遠程設備。IRT-232/485系列產品可應用在 RS-232/RS-485總線工業自動化控制系統，4-20mA，0-5V，0-10V等標準信號輸出，用來控制工業現場的執行設備，控制設備以及顯示儀表等等。
產品包括電源隔離，信號隔離、線性化，D/A轉換和RS-485串行通信。每個串口最多可接256只IRT-232/485系列模塊，通訊方式采用ASCII碼通訊協議或MODBUS RTU通訊協議，其指令集兼容于ADAM模塊，波特率可由代碼設置，能與其他廠家的控制模塊掛在同一RS-485總線上，便于計算機編程。
IRT-232/485系列產品是基于單片機的智能監測和控制系統，所有的用戶設定的校準值，地址，波特率，數據格式，校驗和狀態等配置信息都儲存在非易失性存儲器EEPROM里。
IRT-232/485系列產品按工業標準設計、制造，信號輸出 / 通訊接口之間隔離，可承受3000VDC隔離電壓，抗干擾能力強，可靠性高。工作溫度范圍- 45℃～+80℃。
IRT-232/485功能簡介：
IRT-232/485 信號隔離D/A轉換模塊，可以用來輸出一路電壓或電流信號，也可以用來輸出兩路可以共地的電流或電壓信號。
1、 模擬信號輸出
12位輸出精度，產品出廠前所有信號輸出范圍已全部校準。在使用時，用戶也可以很方便的自行編程校準。
具體電流或電壓輸出量程請看產品選型，輸出兩路信號時兩路輸出選型必須相同。
2、 通訊協議
通訊接口： 1路標準的RS-485通訊接口或1路標準的RS-232通訊接口，訂貨選型時注明。
通訊協議：支持兩種協議，命令集定義的字符協議和MODBUS RTU通訊協議�？赏ㄟ^(guò)編程設定使用那種通訊協議，能實現與多種品牌的PLC、RTU或計算機監控系統進行網絡通訊。
數據格式：10位。1位起始位，8位數據位，1位停止位。
通訊地址（0～255）和波特率（2400、4800、9600、19200、38400bps）均可設定；通訊網絡最長距離可達1200米，通過雙絞屏蔽電纜連接。
通訊接口高抗干擾設計，±15KV ESD保護，通信響應時間小于100mS。
3、 抗干擾
可根據需要設置校驗和。模塊內部有瞬態抑制二極管，可以有效抑制各種浪涌脈沖，保護模塊，內部的數字濾波，也可以很好的抑制來自電網的工頻干擾。
產品選型：
IRT - □ - □
通訊接口 輸出電壓或電流信號值
485： 輸出為RS-485接口 U1：0-5V A1：0-1mA
232： 輸出為RS-232接口 U2：0-10V A2：0-10mA
U3：0-75mV A3：0-20mA
U4：0-2.5V A4：4-20mA
U5：0-±5V A5：0-±1mA
U6：0-±10V A6：0-±10mA
U7：0-±100mV A7：0-±20mA
U8：用戶自定義 A8：用戶自定義
選型舉例1： 型號：IRT-485-A4 表示RS-485接口，4-20mA信號輸出
選型舉例2： 型號：IRT-232-U1 表示RS-232接口，0-5V信號輸出
IRT-232/485通用參數：
(typical @ +25℃，Vs為24VDC)
輸出類型： 電流輸出 / 電壓輸出
精 度： 0.2%
輸出失調： 電流輸出 ±0.5 uA/℃ ，電壓輸出 ±0.1 mV/℃
溫度漂移： ±20 ppm/℃ (±30 ppm/℃, 最大)
輸出帶載能力：電流輸出 350Ω (4-20mA/0-20mA/0-±20mA電流輸出)
電壓輸出 10mA(0-5V/0-10V/0-±5V電壓輸出)
通 訊： 協議 RS-485 或 RS-232 標準字符協議 和 MODBUS RTU通訊協議
波特率（2400、4800、9600、19200、38400bps）可軟件選擇
地址（0～255）可軟件選擇
通訊響應時間：100 ms 最大
工作電源： +8 ~ 32VDC寬供電范圍，內部有防反接和過壓保護電路
功率消耗： 小于1.5W
工作溫度： - 45 ~ +80℃
工作濕度： 10 ~ 90% (無凝露)
存儲溫度： - 45 ~ +80℃
存儲濕度： 10 ~ 95% (無凝露)
隔離耐壓： 通訊接口 / 輸出 之間： 3KVDC，1分鐘，漏電流 1mA
其中通訊接口和電源共地。
耐沖擊電壓： 3KVAC， 1.2/50us(峰值)
外形尺寸： 106.7 mm x 79 mm x 25mm
引腳定義：
引腳 名 稱 描 述 引腳 名 稱 描 述
1 PW+ 電源正端 7 Out0+ 模擬信號0輸出正端
2 GND 電源負端 8 GND1 模擬信號0輸出負端
3 INIT 初始狀態設置 9 NC 空腳
4 D+ RS-485信號正端 10 Out1+ 模擬信號1輸出正端
5 D- RS-485信號負端 11 GND1 模擬信號1輸出負端
6 GND 電源負端，數字信號輸出地 12 NC 空腳
表1 引腳定義
|
|
