產品型號：XT-360
產品代碼：
產品價格：
計量單位：臺
折 扣 率： 0
最后更新：2019-09-04
關 注 度：4806
生產企業：北京芯同匯科技有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹儀器版本分為基礎版（XT360）、AT版本（XT360-AT）和帶GPS和SD卡的AT版本（XT360-Pro，全功能版本）。儀器充電口和數據接口二合一，物理形態為microUSB接口，通過USB轉串口模塊可以實現PC端控制（USB轉串口模塊贈送），通信協議為內置AT指令集（獨立的AT編程指南）。此外，pro版本除AT數據交互功能外，還內置GPS和SD卡（32GB）可以實現設備坐標定位，UTC時間同步記錄并存儲頻譜數據，還可以實現測量錄像與回放功能，路測數據導出等。
便攜頻譜應用廣泛，如上圖所示。
在運營商應用中，能覆蓋所有sub-6G頻段范圍，覆蓋各運營商的所有頻率，包括最近建網的5G通信的各個頻段（具體的頻段分配可參考無線電委員會規定或各運營商的頻段）。
在軍工與警用領域，可作為演習與戰場電磁評估、技術偵查、通信、雷達以及各射頻單元測量與維修等等應用。
在高校應用領域，可批量作為電子類相關專業專科、本科與研究生的競賽、課題與實驗用設備。
在電網應用中，可作為泛在電力物聯網的測試與生產工具，電網專用頻段（如230MHz專用頻段）的測試工具。
在民航應用中，可作為民航專用頻段的通信和機載無線設備的測試工具。
在廣電應用領域，可作為有線閉路電視信號的監測工具，也可作為FM電臺、應急頻段、黑廣播的監測工具。
在軌道交通領域，可作為鐵路無線專網（GSM-R標準，未來LTE-R標準）路測工具、地鐵無線列控系統的在線監測儀器。
在無人機領域，如行業無人機通信與干擾測試、消費無人機信號測試。
在無線音響領域，如賽事舞臺、演唱會和晚會中，設置話筒頻率規劃、射頻電纜的信號衰減、信道的干擾以及信號覆蓋的強弱等等。
在物聯網的研發、生產、測試領域，比如：網關和無線模組測量、遙控器、對講機、無線玩具等等。
在車載設備領域，比如：無線車鑰匙評估、車載無線設備、跟蹤器檢測、車輛電磁干擾與屏蔽測試、車聯網V2X的測試工具。
1.2 產品功能
頻譜儀的總功能分為實時頻譜模式、熱力圖模式和瀑布圖模式。

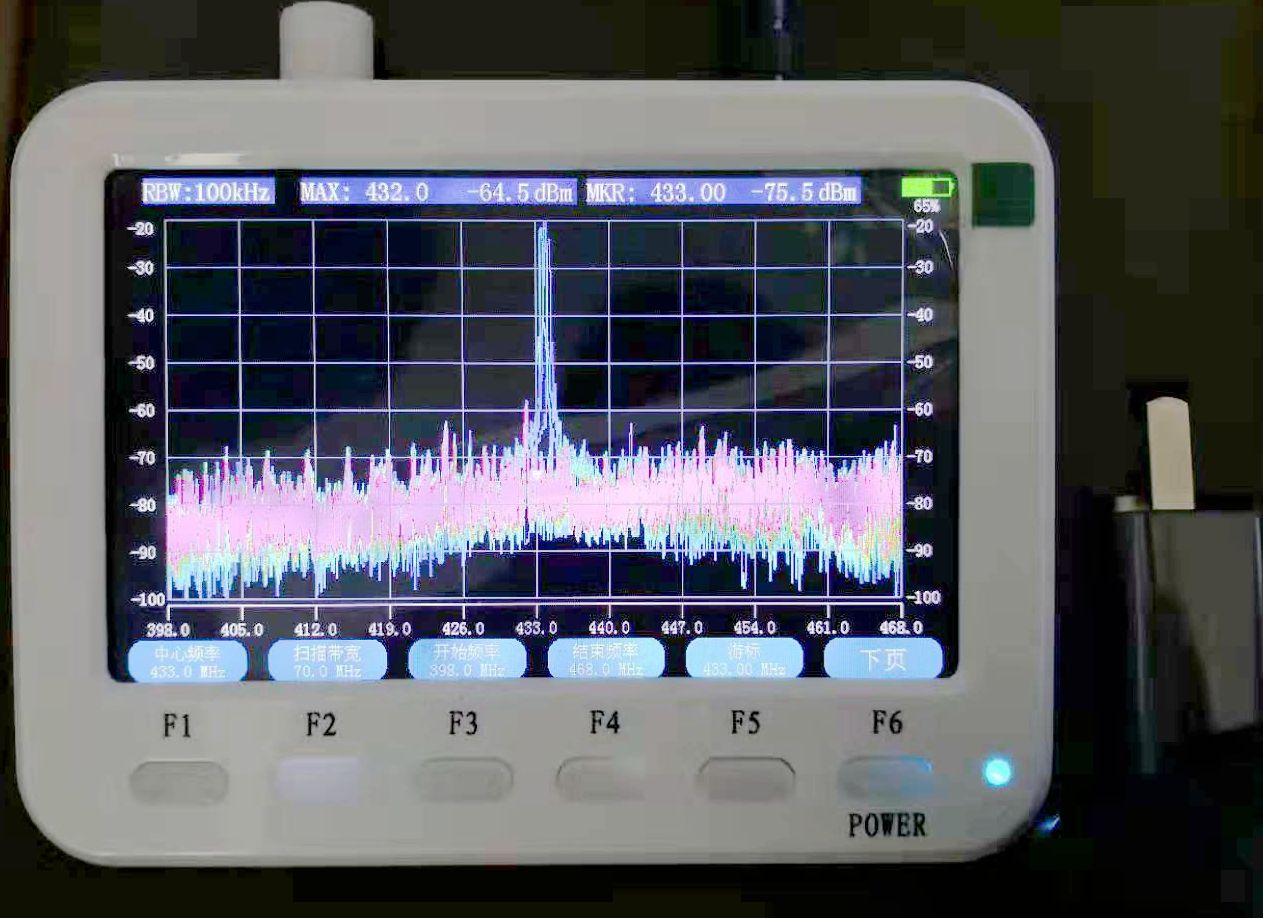

1. 實時頻譜分析模式：實時頻譜曲線掃描，可以設置SPAN（掃寬）/RBW（分辨帶寬）/CENT（中心頻率）/MARKER（標記點）功能，或設置開始和結束頻率，MAXHLOD（最大值保持）功能，最大功率（MAX/PEAK）自動檢測與標識等功能。
2. 頻譜瀑布圖模式：顯示一段時間（時間長短和掃寬以及RBW相關，最短幾秒，最長可達幾十分鐘）內隨時間變化的頻譜分布，通過顏色紅藍來標識信號相對強弱，類似瀑布一樣記錄頻譜隨時間的分布，便于查看頻率干擾以或發射泄漏等問題
3. 頻譜熱力圖模式：顯示一段時間內的頻譜重復出現的密度，單次出現為藍色，重復次數越多顯示越趨于紅色，便于分析一段時間的頻譜統計特征。
1.1 頻譜儀S11反射參數測試示意圖
1.3 便攜頻譜分析儀指標
項目 參 數
型號 XT-360
S11反射系數
（典型值) -15~-20dB
頻率范圍（MHz） 30~6000MHz
功率誤差 不大于1dB（30MHz~3GHz，校準后）
不大于2dB（全頻校準后）
RBW（kHz）設置 3、10、20、50、100、200、500kHz
DANL（平均底噪，3kHz RBW） -130dBm@3kHz RBW（典型值）
-132dBm@3kHz RBW（最小值）
歸一化底噪 -163dBm/Hz（典型值）
-165dBm/Hz（最小值）
幅度精度 +-1dBm
信號測量
線性范圍 -132 ~ -25dBm（30M~1.4GHz）
-128 ~ -20dBm（1.4G~4.4GHz）
-120 ~ -10dBm（4.4G~6GHz）
（更大信號加衰減器接入）
每個點掃描最快時間 1ms（RBW=500kHz）
顯示刷新頻率 最快8Hz（每秒刷新8屏）
中心與掃描寬度設置 支持
Marker（標記點） 支持
峰值自動檢測 支持
MAXHOLD功能 支持
參考電平可調 支持
瀑布圖（色譜圖） 支持
熱力圖 支持
內置RTC時鐘 支持
內置SD卡 支持（僅XT360-Pro型號）
串口AT指令集 支持（XT360-AT型號和XT360-Pro型號）
GPS 支持（僅XT360-Pro型號）
睡眠時間設置 支持
語言種類 英語、簡體中文、繁體中文
液晶分辨率 TFT 800×480
液晶亮度設置 支持
液晶尺寸 5寸
射頻接口 SMA-K
電池容量 4800mAh（典型）
電池類型 松下21700鋰電池
充電時間 4～5小時
適配器規格 5V/2A（方便充電寶使用）
充電接口 Micro USB接口
AT數據接口 Micro USB接口（內部實際UART串口）
電池續航時間 5~6小時
外形尺寸 135mm*101mm*30mm（不包含旋鈕及天線高度）
|
|
