風電齒輪傳動系統綜合性能試驗臺機械傳動
產品型號:非標定制
產品代碼:定制
產品價格:1
計量單位:臺
折 扣 率: 0
最后更新:2020-04-17
關 注 度:2403
生產企業:成都中良川工科技有限公司
在線詢價留言
與企業聯系時請告知該信息來自教育裝備網!
分享到:
更多

產品詳細介紹“非標自動化科研測試系統”定制開發:
根據用戶需求進行各類(減速器、電機、齒輪箱、風機等)機械傳動測試系統的定制和開發。
精密減速器綜合性能測試平臺(定制)

一、適用范圍:
本平臺采用模塊化設計,依據國內外最新測試標準,并結合用戶測試需求,適用于各種齒輪減速器,特別適用于精密減速器的綜合性能測試,可完成各種精密減速器的生產出廠、性能測試及科研、教學實驗等,平臺測試內容包含但不僅限于:齒輪傳動的傳動效率、疲勞壽命試驗、被測減速器軸承端的溫升、被測減速器如傳動誤差、被測減速器輸入輸出端振動、噪音(含環境噪音))、回差(又稱為空程))、扭轉剛度、背隙、啟動轉矩、靜摩擦力矩、動摩擦力矩等的綜合性能參數測量,既可用于普通的本科生、研究生教學和科研,也可用于生產的各種新型傳動、精密減速器的研究分析工作。

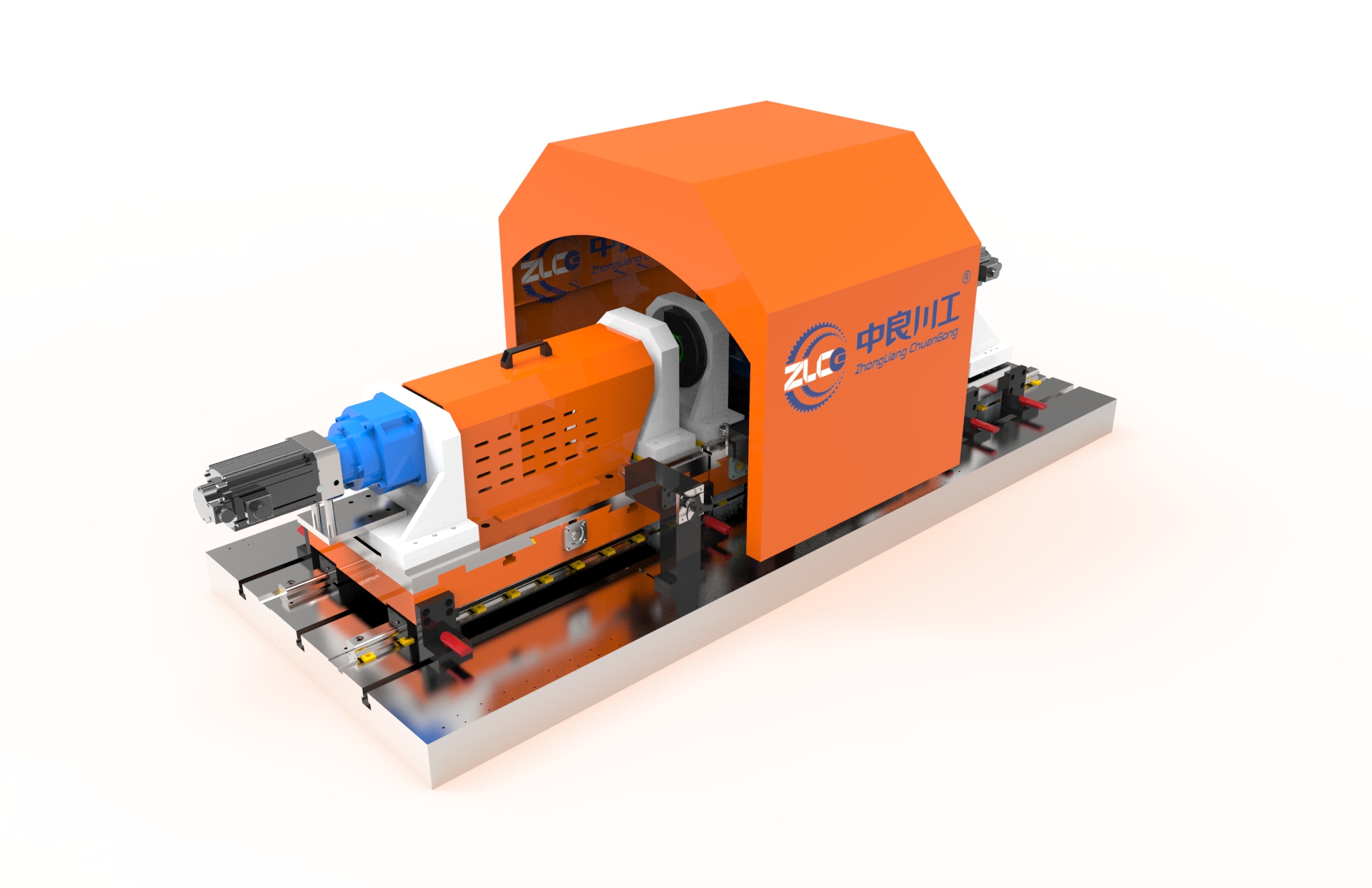

平臺采用臥式機構,由精密機械系統、測控系統、測量軟件等部分組成。其主機結構如圖所示:

二、本平臺的設計及各項參數的測試,主要參照以下標準及規范:
 GB/T 35089-2018 《機器人用精密齒輪傳動裝置試驗方法》
 JB/T 5558-2015 《減(增)速器試驗方法》
 GB/T 30819-2014 《機器人用諧波齒輪減速器》
 JB/T 9050.3-1999 《圓柱齒輪減速器加載試驗方法》

風電齒輪傳動系統綜合性能試驗臺(定制)

一、試驗臺適用范圍
本試驗臺適用于風電行星齒輪箱綜合性能測試,測試內容包含但不僅限于:齒輪箱的傳動效率、被測齒輪箱軸承端的溫升、被測齒輪箱輸入輸出端振動、噪音(含環境噪音)、驅動電機和負載發電機狀態監測(電壓、電流、轉速、轉矩)、齒輪箱行星輪均載性能模擬測試、齒輪箱行星架制造誤差模擬測試、齒輪裝配不對中模擬測試等的綜合測量,既可用于研究生教學,也適用于科學研究,亦適合用于各種新型傳動、精密減速器的研究分析工作。
二、試驗臺主要技術參數
(1)測量對象:風電行星齒輪箱;
(2)測量規格:可測最大輸出扭矩70Nm的齒輪箱;
(3)速比:≤71;
(4)輸入軸轉速范圍:0-950rpm;
(5)扭矩測量精度: ±0.5% F.S;
三、試驗臺測試項目
(1)傳動效率,包括在不同轉速、不同載荷、不同溫度工況下的效率;
(2)振動、噪音、溫升實驗;
(3)驅動電機和負載電機狀態監測(電壓、電流、轉速、轉矩);
(4) 行星齒輪箱行星輪均載性能模擬測試
(5) 行星齒輪箱行星架制造誤差模擬測試
(6) 高速級平行軸齒輪裝配不對中模擬測試
四、試驗臺主機結構
試驗臺采用臥式機構,由精密機械系統、測控系統、發電并網(能量回收)系統、測試控制軟件等部分組成

主機相關各組件安裝在帶T型槽鑄鐵平臺基座上,主機主要由驅動裝置、加載裝置、安裝支架、基座等部分組成。輸入端由交流電機驅動,輸出端阻尼采用風力發電機。被測減速器(增速器)安裝在垂直方向可以進行微調的專用平臺上,其輸入、輸出端分別與轉矩轉速傳感器相連接。驅動電機(含減速器)、發電機、扭矩傳感器、被測減速器、電磁加載器均安裝在支架上,并且沿同一軸線方向安裝到平臺基座上。整個系統采用工控機控制,配以測量控制軟件,實現風電行星齒輪箱各項性能的自動測量。

制 造 商:成都中良川工科技有限公司
地    址:成都市郫都區德源鎮(菁蓉鎮)稻香路181號
聯    系:任先生         手    機:13308088148(微信同號)
電    話:028-87829292,68493450     網    站:www.cdzlcg.com
