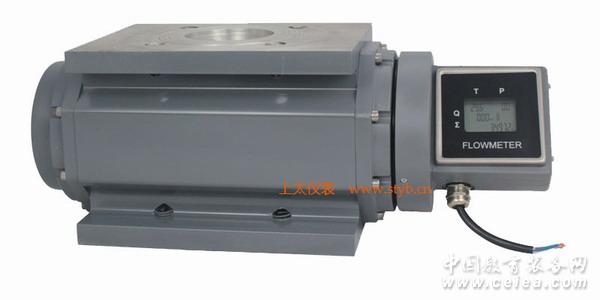

產品詳細介紹 LLQ系列智能羅茨流量計（氣體腰輪流量計）是集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力自動補償?shù)男乱淮髁坑嫞摿髁坑嫽谌莘e式測量原理，用于精確計量流經封閉管道的氣體總量。流量計基型由羅茨流量傳感和智能表頭（或流量積算儀）兩部分組成。該流量計采用先進的單片機技術和微功耗高新技術，能對被測介質進行壓力機內設置和溫度自動跟蹤補償運算，并直接顯示標準狀態下（P0=101.325kPa，T0=293.15K）的體積總量。本流量計執行中華人民共和國機械行業標準JB/T7385-94《氣體腰輪流量計》.
【羅茨流量計產品特點】
◆精確度高，重復性好。內部轉子經精密加工和平衡檢測，無接觸旋轉，良好的油潤滑，確保了流量計精確度不變，工作壽命長。
◆流量計前后不需要直管段，可以安裝在環境狹窄的場合。
◆始動流量小，量程比寬，適合于計量負荷變動大的氣體流量
◆計量精確度不受壓力和流量變化的影響，性能穩定，壽命長。
◆通用性好，所有羅茨流量傳感器均可使用通用的附件。
◆配置RS-485通訊接口和專用信號集中器配套，可通過GPRS/CDMA、Internet、電話網絡組成遠程數據采集及監控系統，便于數據的集中采集和實時管理。
◆電路采用表貼安裝工藝，機構緊湊、抗干擾能力強，可靠性高。
◆采用高性能微處理器和現代數字濾波技術，軟件功能強大，可靠性高。
◆采用浮點運算和五段儀表系數自動修正，并具有故障自診斷和報警功能。
◆采用微功耗高新技術，內、外電源供電工作，整機功耗低。
◆就地顯示流量值，并帶多種信號輸出功能。
◆采用高對比度的液晶顯示器，可顯示標準累積流量、標準體積流量、工況體積流量百分值、介質溫度、壓力值和電池容量百分量，并帶中文提示符。
◆具有實時數據存儲功能，可防止更換電池或突然掉電時數據丟失，在停電狀態下，內部參數可永久性保存。
◆儀表具有防爆功能，防爆標志為ExiaⅡCT4。
◆流量計外殼防護等級為IP65。
【羅茨流量計應用場合】
適用測量天然氣、城市煤氣、丙烷、氮氣、工業惰性氣體、沼氣等非腐蝕性氣體。廣泛應用于餐飲、賓館等行業的燃氣商業結算，輸配管網燃氣計量，燃氣調壓站計量，工業和民用鍋爐等燃氣計量，也可用作標準流量計。
【羅茨流量計技術參數】
公稱通徑 DN25-250 mm
精度等級 ±1.5%R、±1.0%R
耐壓等級 1.0MPa
工作電源 3.6V 鋰電池；24VDC
整機功耗 平均功耗≤3.6mW，處于休眠狀態，功耗≤1.8mW
數據存儲功能 起停記錄、日記錄、定時間間隔記錄等
使用條件 介質溫度 -20℃~+80℃ 相對濕度 5%~90%
環境溫度 -30℃~+60℃ 大氣壓力 86Kpa~106Kpa
儀表材質 表體 鋁合金或鑄鐵 轉換器 鑄鋁
腰輪 鋁合金 軸承 硬質合金
防護等級 IP65
防爆等級 ExiaⅡCT4（本安型）
符合GB 3836.1-2000《 爆炸性氣體環境用電器設備 第1部分 通用要求 》的有關部分和GB3836.4-2000《爆炸性氣體環境用電氣設備 第四部分 本質安全型“i” 》標準。
連接方式 法蘭式；采用垂直安裝(介質由上往下流動)
【羅茨流量計流量范圍】
公稱通徑
儀表型號
起步流量
流量上限
壓力損失
量程比
儀表材質
(mm)
-------
（m3/h）
（m3/h）
（Pa）
-------
-------
DN25
LLQ-16
0.03
16
120
20:1
鋁合金
DN40
LLQ-20
0.05
20
130
20:1
鋁合金
LLQ-25
0.05
25
130
20:1
鋁合金
LLQ-30
0.05
30
130
20:1
鋁合金
LLQ-40
0.07
40
180
30:1
鋁合金
LLQ-60
0.08
60
180
60:1
鋁合金
DN50
LLQ-20
0.05
20
140
20:1
鋁合金
LLQ-25
0.05
25
140
20:1
鋁合金
LLQ-30
0.05
30
140
20:1
鋁合金
LLQ-40
0.07
40
200
30:1
鋁合金
LLQ-60
0.08
60
200
60:1
鋁合金
LLQ-85
0.08
85
210
70:1
鋁合金
DN65
LLQ-100
0.1
100
220
70:1
鋁合金
LLQ-140
0.1
140
220
120:1
鋁合金
DN80
LLQ-100
0.1
100
220
70:1
鋁合金
LLQ-140
0.1
140
240
100:1
鋁合金
LLQ-200
0.1
200
240
100:1
鋁合金
DN100
LLQ-300
0.18
300
280
110:1
鋁合金
LLQ-450
0.18
450
300
110:1
鋁合金
DN150
LLQ-650
0.5
650
580
80:1
鑄鐵
LLQ-1000
0.6
1000
600
80:1
鑄鐵
DN200
LLQ-1600
0.8
1600
850
60:1
鑄鐵
DN250
LLQ-3000
2
3000
1050
40:1
鑄鐵
【羅茨流量計選型說明】
請參照流量范圍表格確定最小始動流量和最大流量。
LLQ-□□□/□□□-□
│ │││ │
│ │││ │
│ │││ │
│ │││ │
│ │││ └────── 壓力等級：10：1.0MPA；16：1.6MPA
│ │││
│ ││└─────── 精度等級： A:1.0級；B:1.5級
│ │└──────── 轉換器類型：N:傳感器（無顯示）；C:智能數顯表頭
│ │ D:智能數顯表頭（帶溫壓補償）
│ └───────── 通徑: DN25~DN300 mm
└──────────── 最大流量 （m3/h）
選型示例：LLQ-200/80DB10 ：LLQ系列羅茨流量計，公稱通徑DN80，最大流量200 m3/h，智能溫壓補償表頭，精度1.5級，公稱壓力1.0MPA。
【羅茨流量計安裝注意事項】
1、羅茨流量計的安裝盡量采用上進下出式的安裝方式。這是因為，采用上進下出的方式，燃氣中含有的雜質通過腰輪轉動，可以部分被帶出計量室，減少在計量室內壁的附著；如果采用左進右出式的安裝方式，則雜質就會沉積到計量室內壁中，不能及時排出，容易造成腰輪的卡死。這一點，在煤氣計量上尤為重要。
2、安裝前必須吹掃管道，防止焊渣、砂粒、銹蝕物、油脂等異物進入計量室，引起腰輪卡死；
3、流量計前端需要安裝過濾器（Y型過濾器或軸流式過濾器），過濾氣體介質里的粉塵、水分、油份等雜質。
羅茨流量計安裝示意圖
【羅茨流量計安裝現場】
羅茨流量計安裝
【生產能力】年產一萬套
【公司網站】www.styb.cn
【廠家熱線】０２９－８４２１１２１１，１３７５９８７８１８７
西安上太儀表感謝您關注本公司產品！依托古都西安堅實的工業基礎、強大的科研能力，匯集西部尖端人才，上太人以“嚴謹、務實、創新”為理念，為客戶奉獻行業精品。我們鄭重承諾，本公司產品從出廠之日起12個月三包，出現非人為損壞質量問題，本公司負責包修、包換、包退，并提供終身維護服務。
|
|
