產品型號：SL-DSF01型
產品代碼：SL-DSF01
產品價格：100000
計量單位：臺
折 扣 率： 0
最后更新：2016-03-30
關 注 度：2543
生產企業：昆山深藍宇科技設備有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|

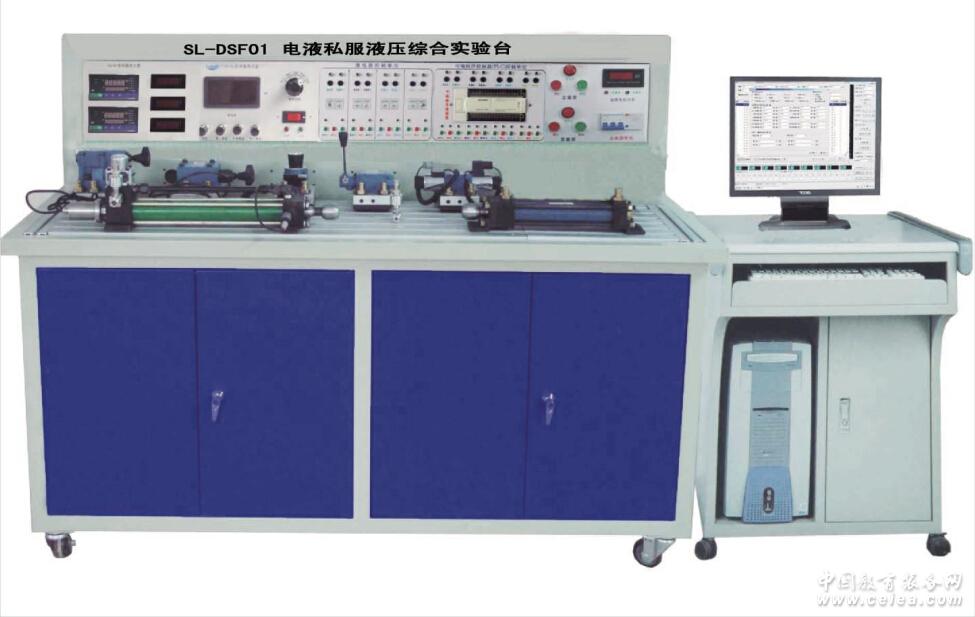

產品詳細介紹SL-DSF01型電液伺服液壓綜合實驗臺是根據部分高校和科研機構客戶的特殊需求，按照國家標準《電液伺服閥試驗方法》、高等院校電液伺服系統有關實驗規范要求設計而成�？梢詫崿F(xiàn)對液壓傳動控制中的電液伺服控制系統的實驗教學及研究。針對研究液壓伺服控制系統特性而開發的實驗測試設備。
一、主要特點：
1．平臺式鋼架結構、設備運行可靠、安全。
2．具有很強的擴展性能：因采用模塊化設計，元器件模塊功能獨立，擴展、升級方便。
3．智能化實驗數據采集處理方式�？梢詫σ簤夯芈返冗M行壓力、流量、位移、功率、溫度等現場儀表測試和分析，通過相應接口和測試軟件，可以將液壓測試數據在計算機上進行分析。
4．采用整體緊湊型集成油路板連接，滿足動態測試條件。可高效、自動、測試，測試精度高。
5．電機--泵一體，運行穩定，噪音低�？商峁┖銐涸�，恒流源，配置蓄能器，冷卻器，加熱器，高精度濾油器。
二、設備功能：
通過實驗使得學員能夠掌握以下幾個方面的內容
1、了解電液伺服控制系統，并掌握其性能測試方法及頻率特性的實驗分析方法。
2、了解電液伺服控制系統(開環、閉環)在正弦輸入和階躍輸入時的響應特性，加深對反饋控制的理解。
3、學習實驗的基本技能（如：制定實驗方案、觀察分析實驗結果、編寫實驗報告等），了解計算機輔助測試即CAT技術的應用以及有關儀器設備的使用方法，提高學生測試技能和動手能力。
4、在實驗中可以掌握以下知識：
1)壓力傳感器、位置傳感器的定標以及實驗閥的特性曲線；
2)系統控制精度的測量及計算；
3)通過改變控制電壓和負載實現對系統控制；
4)測量和計算回路誤差；
5)壓力損耗以及泄露造成的影響；
6)負載對系統的影響的參數；
7)調節回路的構成以及經驗數據的設定；
三、實驗項目：
1、伺服缸的結構及工作原理；
2、伺服缸的特性實驗；
3、位移傳感器的工作原理；
4、電液伺服閥的結構及工作原理；
5、電液伺服閥的特性測試；
6、伺服系統的開環控制實驗；（a. 階躍信號響應；b. 正弦波運動控制；）
7、伺服系統的閉環控制實驗（反饋）；（a. 位置控制實驗；b. PID參數可調實驗。）
四、實驗裝置組成 ：
實驗裝置由實驗工作平臺、液壓泵站、液壓系統元件、電氣測控系統、計算機測控系統等幾部分組成。
一） 實驗工作平臺
實驗工作平臺為鋼質架構，平臺式，可以方便、隨意地安裝液壓元件，搭接實驗回路。
三）液壓系統元件
電液伺服閥，伺服油缸，普通油缸，調壓閥，蓄能器等。
四）電氣測控系統
各種流量、壓力、溫度、位移等傳感變送器。
五）計算機測控系統
1) 計算機主機：工控機，液晶顯示器；
2)多功能數據采集卡：采用16通道、12位精度的數據采集卡；
3)測控系統軟件。（數據處理、監控、輸出、顯示、繪圖、打印、管理等）
詳見配置清單。
五、設備主要配置及技術參數
液壓泵站
系統額定工作壓力：6.3Mpa。（最大可至7Mpa）
（1）電機—泵裝置（2臺）
定量葉片泵-電機1臺：
定量葉片泵：公稱排量10mL/r，容積效率 90%；
電機：三相交流電壓，功率2.20KW，轉速1450r/min；
定量葉片泵-電機1臺：
泵：高壓葉片泵，公稱排量 19mL/r，壓力 7Mpa
電機：三相交流電壓，功率3.0KW，轉速 1450 r/min；
（2）冷卻器：1臺
壓力：1.4Mpa； 流量：20L/min
功率：65W； 電源：220V
（3）油箱：公稱容積60L；附有液位、油溫指示計，濾油器等。
工作臺尺寸：長×寬×高=1600mm×850mm×1400mm
|
|
