液壓泵閥性能測試實驗合
|
 |
產品型號：SL-BXN型
產品代碼：SL-BXN
產品價格：100000
計量單位：臺
折 扣 率： 0
最后更新：2016-03-30
關 注 度：3745
生產企業：昆山深藍宇科技設備有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|

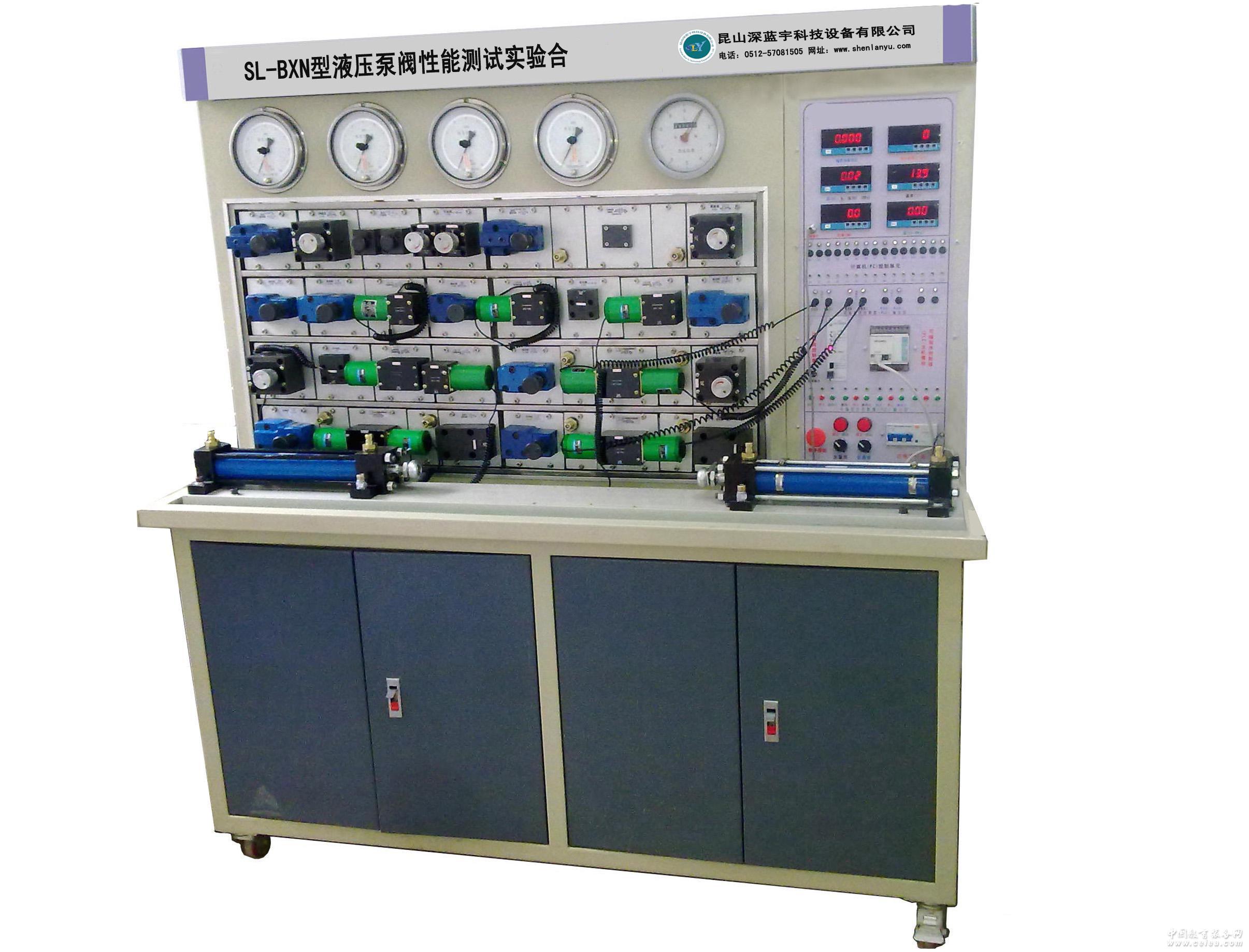

產品詳細介紹實驗臺概述及特點
1、實驗臺架整體采用2mm冷軋鋼板靜電噴塑制作而成，實驗臺下部帶有元件柜，可放置實驗元件及工具，整體美觀、大方；實驗臺底部安裝有4只萬向腳輪，可在方便移動。
2、實驗臺立式布置，實驗臺模塊化設計，通用實驗板“U” 溝槽形式 ， 操作簡單方便,具有良好的擴展性。
3、所有液壓元件帶鋁合金型材底板，實驗管路采用固定式，管路在背面以鋼管固定連接，安裝牢固，安全可靠，壓力及流量在實驗臺正面調整，
4 、系統全部采用標準的工業用液壓元件，使用安全可靠，真正工業化。所有液壓閥均采用國際先進的力士樂技術液壓元件，性能參數完全符合工業應用標準；
5 、具有多樣化的實驗控制方式。實驗回路具有機械控制、傳統的繼電器控制、，能讓實驗者全方位、多層次的深入了解液壓系統的控制多樣化，以鍛煉學生的靈活應用能力；
6 、水平臺面安裝有兩只對頂加載油缸，剛性好、實驗精度高;可實現雙油缸對頂，臺面部分焊接有10mm厚加載板，實驗時保證臺面不變形。
7 、配備先進的高精度測量?jī)x器，如高穩定性的數據測量?jī)x器等；
8 、實驗臺設集油裝置，避免油液外漏
9 、液壓站的泵源為定量泵供油，置于實驗臺底部，同時可進行定量泵的性能測試
10 、實驗臺配詳細的實驗操作與說明書、實驗指導書，貼近教學教材及實際。
實驗項目
l ）節流調速及進油調速閥調速
2 ）油泵性能實驗〔 油泵流量特性、容積效率及總效率）。
3 ）溢流閥靜動態實驗〔 啟閉特性、壓力超調特性）
4 ）調速閥的節流調速性能實驗（進油節流調速，回油節流調速，旁路系統中工作特性）。
5 ）液壓系統效率實驗
液壓泵站：
（1）定量葉片泵：公稱排量8mL/r，容積效率 90%；
油泵驅動電機：三相交流電壓，功率2.2KW，轉速1450r/min；
（2）油箱：公稱容積90L；附有液位、油溫指示計，吸油、回油濾油器，安全閥等；
（3）高品質液壓油：中石油32#抗磨液壓油。
（4）安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準。
實驗臺主要技術參數：
1、 實驗臺供電電源：國家標準工業用電——AC380V、50HZ；
2、 實驗臺控制電壓：安全控制電壓——DC24V；
3、 使用環境要求：防潮、防塵環境；
4、 系統總功率：≤5KW;
5、 系統安全使用壓力：≤7Mpa;
6、 實驗臺外形尺寸:(mm)：1700×650×1800.
7、 實驗臺整機重量：約400Kg。
|
|
