產品型號：JD-Body 3DscannerB
產品代碼：JD-B2
產品價格：300000
產品編碼：JD-Body 3Dscanner
計量單位：臺
折 扣 率： 0
最后更新：2016-11-09
關 注 度：4461
生產企業：精迪測量技術（上海）有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|

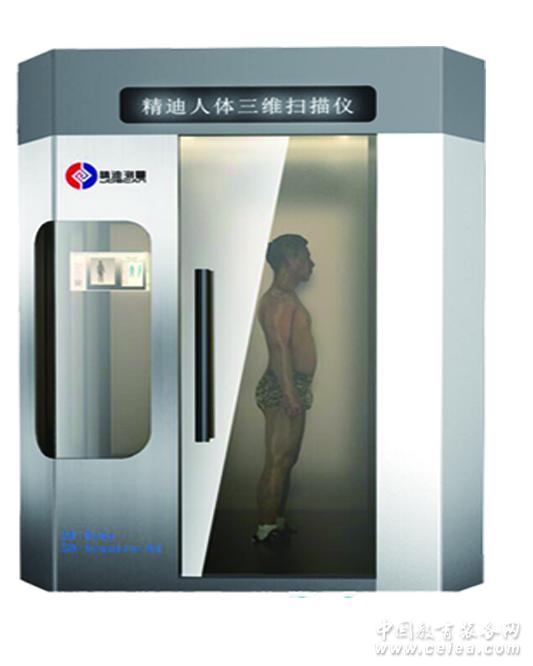

產品詳細介紹 JD-BodyScanner激光三維人體掃描儀
在人體逆向工程領域，重要的一個環節就是精確的獲取人體的外形數據，然而人體外形結構復雜，每個人的體型不同，很難通過傳統的測量手段對其進行準確的測量。人體三維掃描儀可以快捷的掃描獲取人體的外形數據，設計人員可以根據獲取的數據進行曲面重構，建立需要的數字化模型。特別是在量體制衣領域，傳統的人工測量方法需要經驗豐富的測量人員，而且無法保證測量數據的準確性，精迪人體三維掃描儀可以準確快速的獲取人體的三維數字模型，服裝設計師可以根據數據為客戶量身定制合身的服裝。
JD-BodyScanner激光三維人體掃描儀是精迪公司新研發的一款真正的全自動高速人體掃描測量設備，是國內較早自主研發生產的廠家。它是一種集光學，機械傳動，電子控制，計算機工程，數據處理運算于一體的高效率高精度的激光測量儀器。通過基于非接觸式激光三角測量技術，采用多個激光器多個鏡頭和多個傳感器同步工作，可快速、精確、無死角，無接觸地完成幾十項人體關鍵尺寸的自動測量，自動根據測量方案輸出人體測量數據。為建立人體尺寸標準、生理解剖、人機工效學、專業人群選材(運動員、特種部隊、藝術專業)、服裝設計等科研單位院校的人體數據采集和自動處理提供了全面解決方案。
設備技術參數
型號
BODY 3D Scanner-B1精迪人體激光三維掃描儀
工作系統
BODY 3D Scanner V5.0
掃描方式
非接觸式激光線掃描
相機
四個132萬進口工業級CCD相機
鏡頭
1024X1280像素進口工業鏡頭
電機
進口400W伺服驅動電機
運動導軌
臺灣輕預載上銀高精密導軌
控制器
雷賽智能控制卡
絲桿
雙絲桿研磨級進口絲桿（1605）
工作范圍
高2000mm× 直徑500MM（可訂制）
掃描精度
0.05MM
掃描速度
5——8秒
外型尺寸
1700 ×1650 ×2200 mm
整機重量
80kg
軟件接口
ASC, STL, VRML,OBJ 等
操作系統
Windows2000/XP/Vista/win7/32/64
電腦配置
I5處理器4G內存 電腦配備PCI插槽
傳統的服裝制裝行業使用手工測量方法，精度低，速度等缺點，而用三維人體掃描技術可以8秒鐘獲得人體上所有數據，可根據參數制造出最適合的衣服，應用到量體裁衣，個性化服裝定制，人體數據庫建立，三維試衣等不同的領域，結合CAD CAM系統實現在人體測量，服裝設計，制版.生產的一體化。另外產品可以應用醫學行業，可以快速完成患者身體部位的相關準確的參數，通過對原始數據的計算，醫生和患者可以在原始數據上進行設計多種手術方案，也可以用原始數據與設計數據進行比對，使手術達到預見想要達到的術后效果.。除了以上行業應用外，產品能應用在多個領域如：科研教學，電腦動畫和特效，游戲業，醫學成像和人體研究，人體測量、輔助性檢測，三維逆向工程，人體數據庫建立等等。隨著計算技術，互聯網技術，多媒體技術，虛擬現實技術，快速原型制造技術等其它高新技術的結合，產品的高精度，高效率，必將給每個行業的發展，帶來強大的生命力和蓬勃的市場生機。
人體三維掃描儀的應用流程
通過三維人體掃描儀掃描獲取人體三維數據，將采集獲取的三維數據調用至專業的三維人體研究系統，可通過軟件進行模擬實驗，，姿態調整，形態分析，受力分析，研究等，從而制造出符合人體特征的人性化產品。
例如在汽車制造行業，研究人員通過對三維人體和汽車座椅在不同情況和受力下的研究從而設計出安全，舒適，靈活，人性化的座椅。航空業可以通過人體三維掃描儀采集宇航員的人體三維數據，為宇航員定制合體舒適的宇航服。
根據人體三維掃描儀自動生成的人體三維數字模型，將采集獲取的三維數字模型經過數據格式的轉換，導入專業的CAD服裝制版、CAM服裝服飾設計三維系統之后，可通過相關軟件程序自動提取人體各部位的尺寸，進行模擬裁剪，顏色搭配，體型高低寬窄度調整，以及服裝樣式的特色設計，之后導入二維CAD制版中進行服裝打版，將大大減輕設計師的手工勞動，對設計人員的專業水平要求也可相對降低。同時人體三維模型尺寸數據與服裝設計的信息存儲在計算機內，可隨時調用，便于管理，還可以通過網絡進行信息跨行業地區的無限傳輸。
同時也可導入網絡云試衣、3D虛擬試衣軟件系統中，通過紅外感應技術捕捉人的輪廓和手勢控制技術進行觸點選擇，根據人體數據模型身材的大小將衣服貼合地“穿”在身上，讓顧客們在網絡購物、逛商店的同時體驗互動，通過3D虛擬試衣不需要脫衣就可以完成衣服的試穿和選擇。
產品特點
1 、光學三角測量原理，測量精度高達到 0.5MM
2 、低功率散斑技術安全可靠
3 、測量環境不需要完全密閉
4 、全自動人體參數提取
5 、測量速度快，8秒內完成
6 、基礎數據測量標準，符合國際 ISO7250
7 、人性化操作界面，方便，快捷
8 、數據格式廣泛，可與市場上多數三維軟件對接。
9、 機身零件采用整體模具鑄鋁技術，強度高不易變形，配備多個進口 CCD 工業級鏡頭，機器穩定性更高。
10 、驅動部分采用進口伺服電機，臺灣上銀導軌，研磨級絲桿，高端工業級 控制卡精度更高。
11、 軟件采用國際先進的線激光技術，一健式操作，速度更快 ,不需貼標志點，產品表面免噴涂，抗干擾能力超強。
12、機器出廠前由廠家進行多相機精度校正，無需客戶再自行標定，軟件能做的功能堅決不讓客戶動手。
13、強大的全自主軟件系統，不需第三方軟件進行處理 ,一機多用，系統配備強大點云刪除，平滑，均勻化，自動產生STL三角面等后處理功能，可以快速、自動化完成多幅點云的處理。
14、 支持 ASC, IGES, OBJ, STL, VRML, DXF等數據格式 , 可以市面上多種 CAD，CAM等多種設計軟件對接 ,長期升級和技術支持 ,以保證系統的長期升級更新和技術支持。
應用行業
個性化服裝定制
人體數據統計
生理解剖
人機工效學
專業人群選材（運動員，特種部隊，藝術專業）
服裝設計行業
服裝設計教學
女性內衣量身定制
模特兒虛擬試衣
激光人體三維掃描儀專利
人體三維激光掃描軟件著作權
人體三維高速掃描軟件著作權
精迪測量技術（上海）有限公司
網址：www.shjdcl.com
電話：15102961552 13671869728 肖先生
QQ： 3543959048
地址: 江蘇省無錫市惠山區智慧路22號中智科技園20號樓
上海市青浦區華新鎮華隆路1758號增洲大廈10樓
|
|
