大眾CAN系統實訓臺
|
 |
產品型號：XX-SXT-CAN
產品代碼：
產品價格：1
計量單位：套
折 扣 率： 0
最后更新：2017-09-28
關 注 度：3375
生產企業：滕州鑫翔汽車機械設備有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|

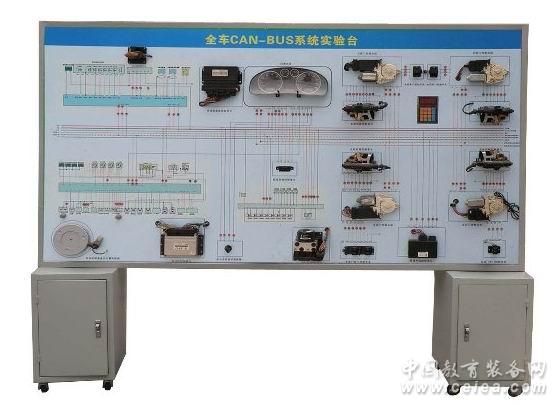

產品詳細介紹型號：XX-SXT-CAN
一、組成結構：
1、全新帕薩特B5轎車的CAN-BUS舒適系統主要部件有后視鏡、四個玻璃升降電機、四個門鎖控制單元、主控開關、中控單元等。
2、儀表盤（內部包含車載網絡系統的網關）。
3、在線數據測控PC節點1（含PC機以及能夠測試CAN總線上所傳輸?shù)臄?shù)據和可以進行網絡性能分析的軟件）。
4、總線擴展功能CAN接口2（該接口連接“溫控車窗節點”用于實訓臺 功能擴展）。
5、總線擴展功能CAN接口3（該接口連接“速控落鎖節點”用于實訓臺 功能擴展）。
二、功能要求
1、充分展示大眾汽車車身舒適系統CAN-BUS的工作原理。
2、可在線重復無損檢測電路系統的各種參數。
3、可通過OBD-II端口對實驗系統進行自診斷，即讀取故障碼、數據流等。
4、可通過鍵盤（單片機）對實驗系統進行故障設置與排除。
5、可在線重復無損設置CAN總線控電路故障。
6、“高級PIE面板繪制汽車車載舒適系統CAN總控制圖”通過面板準確無誤的表達。
7、“舒適CAN總線控制系統”每一電路的在線實時工作狀態均通過LED動態顯示。
8、配備在線數據測控PC節點軟件硬件設備，可實現以下兩種功能：在線數據檢測---該節點選用PC機作為基本硬件，并可連接CAN總線實訓臺，形成該總線的CAN節點之一。運行相應軟件能夠在線檢測CAN總線中的報文，顯示報文中數據幀的主要數據。如：能夠在線檢測CAN總線上各節點的ID，檢測狀態幀、控制幀等重要數據，在線數據控制---該節點同時具備控制數據發送，實驗對指定CAN節點進行人為控制的功能。即能夠通過人機交流，實驗在線即時控制“實訓臺”上指定CAN節點按指令工作。
9、配備“總線擴展功能CAN接口1、CAN接口2”，實現以下兩種功能：
A.如CAN接口1配備“溫控節點”，操作自制控制系統的按鍵可設定不同的溫度，當模擬的溫度達到或超過設定的溫度時，實訓臺的車窗電機會自動運轉，（模擬車窗的升降）。
B.如CAN接口2配備“速控節點”，操作自制控制系統的按鍵可設定不同的速度，當模擬的速度達到或超過設定的速度時，實訓臺的門鎖會自動關閉。
三、工藝要求
1、面板工藝和特點：測量面板采用加厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，高級PIE面板繪制的CAN數據傳輸網絡系統電路圖。學員可直觀對照CAN數據傳輸網絡系統實物，認識和分析控制系統的工作原理；
2、移動臺架底座采用國標管材，無縫焊接。移動腳輪帶鎖定裝置，方便移動和固定教學。金屬表面采用高檔金屬漆噴涂，漆面堅固美觀。
|
|
