產品詳細介紹

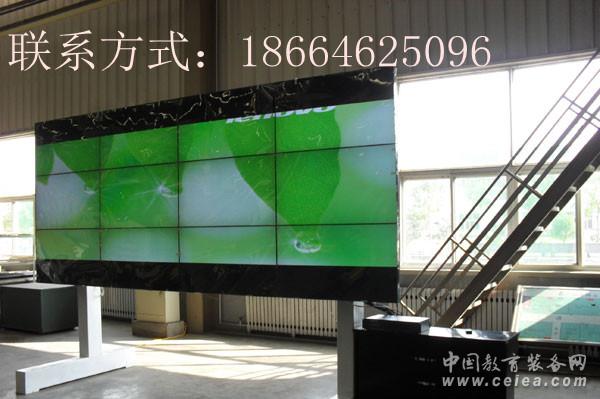

46寸55寸液晶拼接，高清LCD液晶拼接廠家
聯系人：梁小姐 聯系方式：18664625096
液晶拼接顯示單元因其纖薄的屏體而成為引領潮流的新型拼接顯
示技術，近年來， 以液晶屏（LCD）為拼接單元的大屏幕系統，
在大屏幕監控領域的應用逐漸受到關注，一方面，源于家電行業
液晶電視的一路走高，在這種大趨勢下，液晶在其它行業的應用
也漸為潮流。另一方面，液晶屏的相關參數在提高，具有低功耗
、重量輕、壽命長（一般可正常工作5萬小時以上），具有無輻射
、畫面亮度均勻、色澤鮮艷等優點，且拼接縫隙逐漸縮小，達到
雙邊拼縫最小 5.7mm，價格日趨下滑，用于工業控制、信息發布
、圖像監控等廣泛領域的窄縫液晶拼接顯示系統的相對建設成本
較低，這也是窄縫液晶拼接顯示系統應運而生的必然原因。
一段時間來，圍繞三星發布的首款無縫液晶拼接視頻墻產品，確
實引發了視屏拼接行業一場不小的震動。三星聲稱發布的新品不
僅將液晶拼接正式帶入到了無縫的時代，還在其發布的新品上應
用了最新的超高清圖像管理系統，令視頻墻的拼接變得更為便利
與經濟。據說很多產業觀察家擔心，隨著液晶新技術不斷的出現
，視屏拼接行業恐將面臨重新洗牌的局面。液晶的前景真的會像
描繪的那么美好嗎？
以三星DID為代表的液晶拼接快速發展，液晶拼接以其高質量
顯示效果與低成本、無維護的優勢得到了業界的公認，應用量以
年1000%的驚人速度引起注意，08年下半年甚至占據了超過60%的
拼接數量絕對份額(但是銷售額僅在LCOS前面，無法跟MPDP、DLP
比較)，傳統的拼接技術市場占有率正在快速的下降。此前，行業
內都認為傳統液晶拼接產品發展的瓶頸在于過大的拼接縫隙，因
此很多人預言，液晶拼接一旦開啟無縫的大門，大屏拼接領域?qū)?br/>
會全面進入到液晶的時代。
不過值得注意的是，長期以來液晶視頻拼接墻的應用領域集
中于監控、娛樂場所等低端領域，高端領域如：電視臺、視頻會
議等液晶根本無立足之地；雖然傳統的拼接技術市場占有率正在
快速的下降，但是行業內人士擔心也多是心理上的，傳統的拼接
絕對數量卻在增長，DLP年增長量保持在30%以上，MPDP萎縮量也
只為微弱負值。這個7.3MM在去年2月份就聲稱供貨，一直到今年5
月初才出了一些樣品，也只有一些趕潮流的小集成商拿幾個炫耀
而已，目前為止，還沒任何一個工程用過。
那么三星超視界系列無縫液晶拼接墻有何優勢呢？且看三星
的宣傳：“三星超高清圖像管理系統的應用，有效的降低了視頻
墻的運行成本，解決了長期困擾用戶的問題。它采用了嶄新的分
布式的拼接墻超高清圖像處理方式，通過內置模塊，僅用網線就
可以完成各拼接單元之間的連接，徹底擺脫了傳統大屏幕拼接系
統對中央處理器的依賴。不但讓拼接變得更加簡單易行，還為用
戶節省了大筆的運行與維護的費用。其第二代積木互聯技術的運
用，令拼接變得更加簡單與便利。用戶不僅可以像搭積木一樣輕
松完成液晶屏的拼接，還可以根據需求實現多造型、多角度、多
功能的立體拼接，在有限的空間中達到最佳的圖像顯示效果，為
觀看者帶來更強勁的視覺沖擊力度�！�
46寸55寸無縫液晶拼接墻，LED背光產品介紹：
1、LED背光源符合市場綠色、環保理念
現階段，大尺寸TV背光源主要還是以直下式為主，現在歐盟
標準，國內標準，產品都必須符合RoHS標準、UL標準，后期又加
入了無鹵素要求�，F(xiàn)在大量使用的CCFL產品，燈管中都含有Hg的
物質，由于這種特性，所以標準中加入了該物質的豁免項，也就
是該物質在一定量的情況下是合格可用的。但CCFL中含有Hg的物
質依然是與現在環境保護要求相違背的，現在的產品要求綠色、
環保，產品背光中筆記本電腦從使用LED開始達到背光源產品無Hg
要求。大尺寸LED背光源的出現正好符合現在市場綠色、環保的要
求。
2、側發光式動態背光源以及低功耗技術
現在普遍量產的大尺寸電視產品，都是使用直下式CCFL作為
光源，此種驅動需要Invertor（反用變流）技術，由于功率的問
題，使用CCFL作為光源功耗比較大，隨著技術的不斷提高，此種
技術所達到的功耗已經接近極限值。高端產品直下式LED背光源的
推出，降低功耗的技術上了一個臺階，隨著高功率LED的出現以及
效率的提高，直下式的功耗在不斷降低。直下式LED背光源還有一
個突破性的技術，localdimming（區域控制）也就是所說的動態
背光技術，很大程度地降低了背光源的功耗，提高了電視產品的
對比度，但是要求LED數量比較多，電視產品的厚度比較大，美觀
度以及靈活性稍差。
3、LED背光源向超薄方向發展
（一）LED薄型化、高功率以及導光板薄型化
據市場研究機構DisplaySearch預測，2009年全球LED液晶電
視銷量約為409萬臺，只占整個平板電視市場的3%,但至2014年銷
量將猛增至1.23億臺以上，占整個平板電視的市場份額也飆升至
53%.
LED彩電本質上并不是新型顯示技術，只不過是應用新型的
LED光源技術取代了傳統冷陰極熒光燈。但是這種采用側邊式LED
背光的液晶電視卻擁有傳統產品難以比擬的纖薄機身：目前大部
分著名廠家生產的LED電視的厚度都在2cm左右，這樣的厚度是傳
統液晶電視無法比擬的。
LED電視主要比拼的不僅是厚度，還包括更為經濟、節能的電
力消耗，更為出色的畫質。諸多方面的技術性能優勢是LED電視市
場快速增長的核心原因。
（二）無邊框化
雖然液晶電視機不可能真正實現“無邊框”--這只是對超窄
邊框的一種夸張的形容。但是業界專家紛紛預測，無邊框產品將
成為LED超薄之后液晶電視工藝設計的又一座高峰。
其實，早在三年之前，包括三星等在內的眾多液晶顯示企業
均已投入到了超窄邊框的產品研發之中。只不過這些技術主要應
用在工程顯示領域，例如液晶電視拼接墻等。今年四月，三星在
國內市場推出的一款液晶拼接墻產品的最窄邊框厚度不足3mm.此
后，包括夏普、LG、臺灣的奇美等企業也先后推出了能夠滿足毫
米級邊框厚度的液晶顯示面板，供整機企業選用。眾多上游廠商
的支持，一方面說明無邊框技術的實際價值，另一方面更是說明
制作毫米級，甚至更小級別邊框的液晶電視的技術瓶頸已經基本
被突破。后期推出的側發光式LED大尺寸背光源技術，集合了超薄
、美觀、低功耗的優勢。預期在側發光式LED大尺寸背光源上，引
用localdimming技術，能夠大大降低背光源的功耗。直下式的LED
動態背光源與圖像處理相結合，暗的地方LED降低電流或者電壓，
這樣對驅動電路技術要求比較高，但大大降低背光源的功耗。而
側入式LED背光源通過LED交叉控制，達到區域控制，一定程度降
低功耗。側入式LED大尺寸背光源結合了各個優勢，如果在
localdimming上取得突破，將是技術的又一提高。
4、LED封裝上考慮直接封裝散熱材料
現在開發設計的大尺寸LED背光源產品，所要面對的一個重要
的問題就是散熱問題。直下式LED大尺寸背光源，有一定量的混光
高度，對散熱有一定的幫助，并且在整個的LED大板上會相應的做
散熱板，達到散熱效果。由于現在LED燈的功率比較高，并且有一
定的能量以熱的形式釋放，而背光源對熱信賴性要求比較嚴格，
過熱影響電路元器件性能、降低LED燈的發光效率、膜材方面產生
褶皺現象造成背光源mura（不均勻，有斑點）不良、背光源局部
溫度過熱，在模塊做老化試驗的時候產生液晶工作不穩定現象。
而現在開發量產的大尺寸LED側發光式背光源，要求燈條數量減少
，燈的功率加大，對LED燈條的散熱要求更高�，F(xiàn)在的技術是燈條
使用鋁基板，燈條在組裝到背光源上需要散熱條，結構方面要配
合更好散熱，但后期隨著燈條的減少，相應燈的數量減少，燈的
亮度增加，對現有技術是一個挑戰。后期的趨勢集中在LED的發光
效率上，發光效率越高，產生的熱越低。從LED燈封裝技術上考慮
，直接把散熱材料封裝到內部，達到更好的散熱效果，隨著封裝
技術的提高，LED燈的散熱會更好。并且現在各個LED廠家都在研
究LED燈的模塊，該種技術是把多個芯片封裝在一個模塊下，并相
應做散熱處理，在Lightbar模塊中混光達到最佳狀態，并且使用
陶瓷封裝更好散熱，功率提升向100lm/W方向發展。
5、直下式超薄技術
現階段，大尺寸直下式LED背光源正在向大尺寸側入式LED背
光源發展，遵循低碳、綠色、環保、超薄、高色彩的顯示要求，
側入式LED背光源在后期的動態區域控制背光源達不到最佳值，需
要在直下式背光源技術上做到更薄。通過對LGP的微結構處理，并
且在導光板上做印刷，使LED燈在最短距離達到混光要求，并且提
高光源在LGP的傳輸效率，改變原有側入式由于長距離傳輸所帶來
的光損失的問題。在大尺寸直下式背光源做到超薄的同時，完成
localdimming技術，達到低功耗要求，并且在直下式技術基礎上
使用RGBLED或者高功率白光LED（RGB熒光粉），達到超薄、低功
耗、高色彩的背光源產品。
新款高清46寸液晶拼接技術參數：
面板類型 韓國原裝進口全新三星46寸DID拼接液晶屏
拼縫 5.7MM
背光：LED背光
面板尺寸：46英寸
分辨率：1920X1080
比例：16：9（寬：高）
像素排列：RGB
像素間距：0.530257X0.53025mm(橫*豎)
面板重量：15KG
表面處理：霧面（HAZE44％）
顯示區域：1018.08X572.67mm(橫*豎)
外觀尺寸：1023.78X578.37mmX63.8(橫*豎*厚)
亮度：700cd 450cd
對比度：3000：1（透射）
顯示顏色：16.7M
背光位置：直下式光源
燈管類型：WLED
掃描頻率：60HZ
使用壽命：50000（最小值）小時
LCD拼接組合方式:任意行×任意列
標清46寸液晶拼接屏技術參數：
型 號 GS-460A
面板類型 韓國原裝進口全新三星46寸DID拼接液晶屏
拼縫 6.7MM
背光：冷陰極管
面板尺寸 46寸
顯示模式 16:9
亮 度 450cd/㎡(700cd/㎡)
對 比 度 4500：1
響應時間 4.5ms
物理分辨率 1366×768
幕墻分辨率 1920×1080或向下兼容
清 晰 度 1080線
像素尺寸 0.531mm(W)×0.531mm(H)
顯示色彩 10.7億
可視角度(左右/上下) 180°/180°(全視角)
視 頻 PAL/NTSC
使用壽命 60000~80000小時
外形尺寸 1025.7 mm×579.8mm×128.1mm(W×H×D)
顯示區域 1018.4(W)mm×572.5(H)mm
場 頻 50Hz、60Hz、70Hz
55寸液晶拼接屏技術參數：
GS-55HN05
面板參數
類型 采用韓國進口三星DID液晶面板
拼縫 5.5MM
背光：LED背光
對角線 55"
物理分辨率 1920X1080
像素 0.63(H) ×0.63(V)
顯示比例 16:9
對比度 3500:1
亮度 450 cd/m2 700 cd/m2
可視角 178°(H)/178°(V)
色彩 16.7M
響應時間 8ms
信號系統
輸入信號 PC數字：DVI-D24針×1
PC模擬：迷你D-sub15針×1
視頻：BNCX2
RS-232C D-sub9針×1
控制系統
輸入 RS232控制/無線遙控
輸出 RS232控制
機械參數
屏幕尺寸
顯示區域 1215.3mm x 686.1mm
1209.6mm x680.4mm
厚度 ≤120mm
雙邊拼縫 物理拼縫5.7mm 光學拼縫5.5mm
技術的不斷突破、產品的更迭換代，其核心價值最終要在行業的
實際應用中所體現。此次三星發布的超視界無縫液晶拼接顯示器
，也必將在大型視頻墻領域中，引發新一輪的應用潮流。像在視
頻墻廣泛運用的廣告業中，目前由于高科技的快速發展，大型視
頻墻已然成為了企業發布新產品的首選廣告模式。然而，由于拼
接效果單一，傳統的視頻墻已經開始對消費者產生視覺疲勞，很
難引起他們的關注興趣。而此次三星商用研發的第二代積木互連
技術，首次使液晶顯示器拼接真正做到了多造型、多角度、多功
能的立體拼接效果。這種耳目一新的視覺體驗，將為廣告商們創
造出更多的價值提升空間。
同時，在安防監控領域，三星推出的無縫液晶視頻墻也
將監控顯示的清晰度提升到全新的層次。以前，過寬的拼接縫為
監控者帶來了諸多顯示不便，往往在關鍵時刻，視覺上的接縫盲
點，就可以使整個監控功虧一簣。此次三星推出具有 1366 x 768
高清顯示分辨率及 700 尼特的超高亮度的三星超視界新品，配合
三星無縫液晶拼接技術，則將大大降低安防監控行業令人頭疼的
盲點困擾，使得監控者真正做到明察秋毫。
此外，由于液晶顯示器矩陣拼接簡單方便、畫面顯示清
晰亮麗，不僅在信息展示、安防監控領域中將有所建樹，這種全
新的無縫液晶顯示也將在企業視頻會議中有所應用。據了解，瞄
準了大型企業視頻會議的需求，三星超視界的高端產品還具有三
星獨家研發的智能遠程多媒體發布系統，可以在最多 250 臺由三
星超視界顯示器組成的視頻墻中，自由快速地切換畫面顯示。這
種輕松多變的視頻顯示，一改往日企業嚴肅、機械的會議氛圍，
為企業提供了輕松多樣的會議環境。
作為 2013 年顯示終端的熱門產品，三星超視界液晶顯
示器將目前全球視頻墻領域帶入了全新的無縫液晶拼接新時代，
為信息展示、安全監控、大型集團企業帶來了前所未有的視覺享
受。未來，隨著視頻墻行業朝著大型化、高清晰化方向快速發展
，一直處于技術領先的三星電子，將責無旁貸的扛起液晶領域發
展方向的大旗，通過對液晶技術的不斷突破、完善，締造了一個
又一個劃時代革命性產品的行業奇跡.
|
