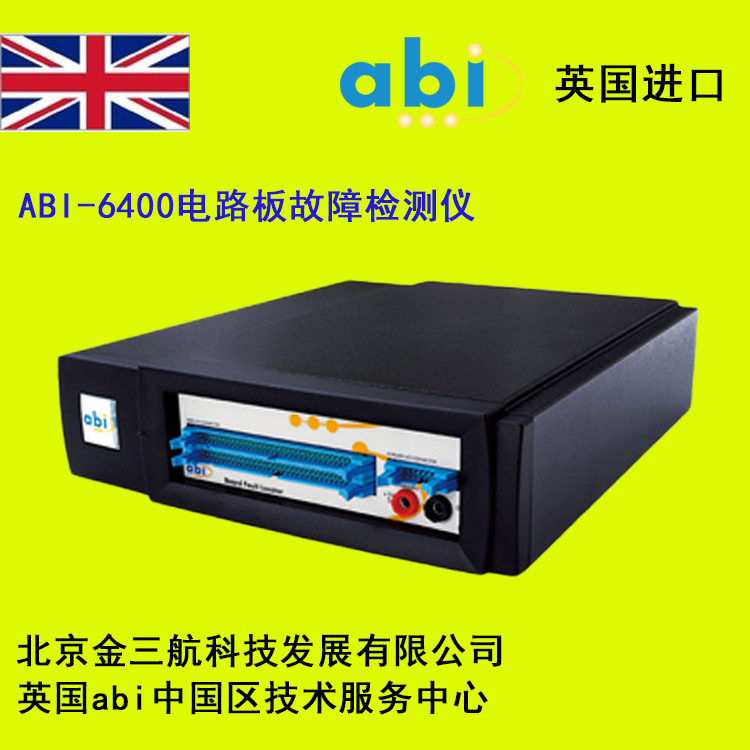

英國abi-6400電路板故障檢測儀
|
 |
產品型號：abi-6400
產品代碼：
產品價格：
折 扣 率： 0
最后更新：2024-05-22
關 注 度：6586
生產企業：北京金三航科技發展有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹
abi-6400電路板檢測儀為用戶提供了所有通用數字集成電路（在線/離線）功能測試的能力。行業認可的測試技術組合提供了高水平的故障覆蓋率。專用電路板檢測軟件提供了額外的工具，以進一步加強該設備的廣泛應用。
abi-6400電路板檢測儀具備64個I/O測試通道，最大可擴充至256路。
產品組成：
1.軟件配置：
1）具有測試流程記憶功能（軟件具有強大的測試流程編輯和記錄功能）；
2）*全面記錄各種測試信息。軟件可將標準電路板上測量到的結果信息都存儲記錄到測試程序中，方便隨時與其他電路板進行對比，大大簡化了測試中需要重復對比的工作；
3）軟件在測試流程中允許用戶根據需要加入對測試步驟的文字說明、照片、Office Word、Office Excel、PDF文檔、網頁鏈接、視頻等，極大提升了測試效率；
4）*中文、英文測試操作軟件，提供免費終生軟件的升級服務。
2.硬件配置及功能：
1）*64通道數字集成電路在線、離線功能測試（可擴充到256通道），4個隔離通道；
2）64通道數字V-I動態阻抗測試模塊（可擴充到256通道）；
3）多達上萬種的數字器件測試庫，測試器件庫涵蓋常用的器件；
4）*能夠?qū)?shù)字集成電路進行：功能測試，管腳邏輯電平值實時顯示,管腳連接狀態測量實時顯示，數字V-I曲線測試，曲線拐點溫度系數變化測試。同一器件可以并發操作，同一時間完成上述多種測試；
5）具備閾值電平臨界點掃描測試功能，確定標準板電平臨界值，可以檢查故障板器件的穩定性；
6）64通道數字時序編輯功能，可擴充到256通道。通過圖形化器件編輯器定義輸入激勵信號及測試輸出的標準響應信號，快速批量建立元器件和整板測試庫，強大的元器件和整板仿真測試功能；
7）讀寫存儲器功能測試:可針對記憶容量在2k×8到256k×8的EPROM進行讀取,對比
8）短路追蹤測試（通斷測試）；
9）5V/5A的直流電源程控自動輸出,具有過電壓及過電流保護功能。由系統自動控制輸出,并可設定輸出的延遲時間，方便各種類型電路板檢測；
10）單探筆V-I曲線測試功能，方便分立器件的V-I曲線測試；
11）未知型號器件查詢與識別。
6400(BFL)后驅動技術
當對數字IC進行在線功能性測試時, 有必要施加激勵信號到組件輸入端, 然而, 在正常情況下, 這些輸入端是連接到電路板上其它組件的輸出端; 因此, 只能運用技術上稱為后驅動(backdriving)或節點強迫(node forcing)的方式, 短暫地強迫輸入端達到要求的狀態, 以便測試 IC。這個方法是, 借著施加一個比此組件受到后驅動時所提供的電流流出或電流流入輸出更高的電流流出或電流流入輸出, 此組件受到后驅動時的輸出便被迫失去飽和地達到要求的電平; 這種方法廣泛地應用于在線測試。
功能特點：
1.同一器件同一時間完成多種測試：功能測試，管腳電壓值測量,管腳連接狀態測量顯示，V-I曲線測試，曲線拐點溫度變化系數；
2.圖形化元件測試庫的編輯,輸入輸出各個測試通道的邏輯時序可以由測試者圖形化自定義編輯測試完成，方便快速增加測試庫中沒有的數字器件；
3.邏輯電平閾值自動掃描,確定板系統邏輯電平閾值臨界值,設定循環測試可發現不穩定的故障現象；
4.邏輯電平閾值自定義，可以設定非標準的邏輯電平閾值，檢查不穩定的元器件；
5.短路電阻測量功能：三段低電阻測量范圍，用以檢查電路板線路的短路點及通斷；
6.輸出邏輯時序圖形顯示、具體時序電壓值顯示,方便掌握具體有用測試信息。
7.V-I曲線測試功能:可針對元件直接進行測試，曲線電壓掃描范圍：-10V~+10V；測試電壓可由2.5步階式調整；
8.系統可以在64路的基礎上以64通道為單位進行通道擴充，直至256通道
了解詳細資料請點擊：http://www.ictester.net https://www.2468.cn http://www.tester.cn |
|
