產品詳細介紹

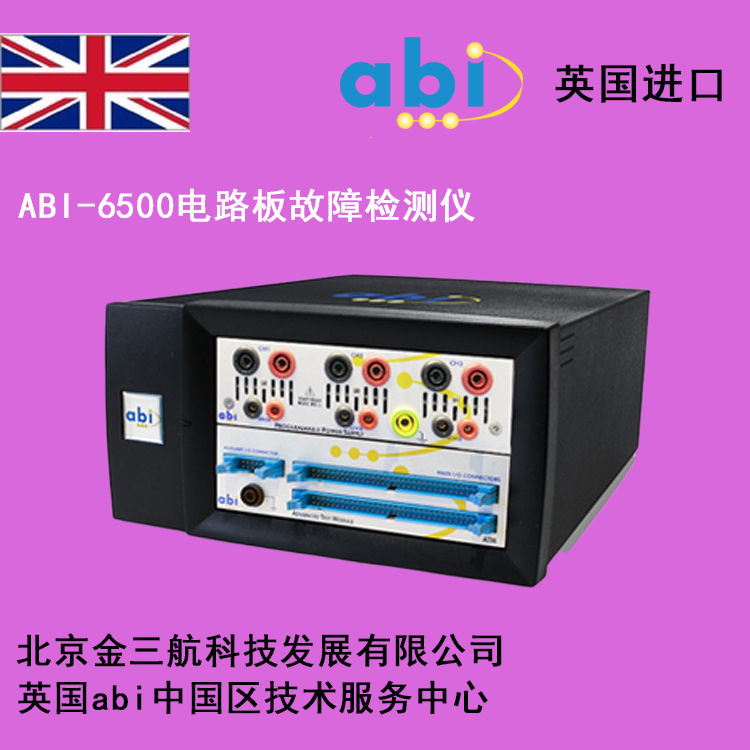

abi-6500電路板測試儀提供在線/離線數字IC集成電路測試，數字電路板整板功能測試。
abi-6500是專為數字電路設計的解決方案，具有強大的測試能力和高度的靈活性，可以進行全面的數字電路故障診斷。
強大的測試組合確保在電路板或器件上實現最佳的故障覆蓋，包括器件功能、管腳連接、管腳電壓、溫度系數和V-I曲線測試。復雜但易于使用的軟件系統，只需最少的用戶輸入，可確保有效地測試器件和電路板，并迅速發現故障。用于測試和診斷所有邏輯PCB組件，從單組件在線測試到完整的電路板功能檢查。
產品組成：
1.軟件配置：
1）具有測試流程記憶功能（軟件具有強大的測試流程編輯和記錄功能）；
2）*全面記錄各種測試信息。軟件可將標準電路板上測量到的信息都存儲記錄到測試程序中，方便隨時與其他電路板進行對比，大大簡化了測試中需要重復對比的工作；
3）軟件在測試流程中允許用戶根據需要加入對測試步驟的文字說明、照片、Office Word、Office Excel、PDF文檔、網頁鏈接、視頻等，極大提升了測試效率；
4）*中文、英文測試操作軟件，提供免費終生軟件的升級服務。
2.硬件配置及功能：
1）*64通道數字集成電路在線、離線功能測試（可擴充到2048通道），8個隔離通道；
2）64通道數字V-I動態阻抗測試模塊（可擴充到2048通道）；
3）多達上萬種的數字器件測試庫，測試器件庫涵蓋常用的器件；
4）*能夠?qū)?shù)字集成電路進行：功能測試，管腳邏輯電平值實時顯示,管腳連接狀態測量實時顯示，數字V-I曲線測試，曲線拐點溫度系數變化測試。同一器件可以并發操作，同一時間完成上述多種測試；
5）具備閾值電平臨界點掃描測試功能，確定標準板電平臨界值，可以檢查故障板器件的穩定性；
6）64通道數字時序編輯功能，可擴充到2048通道。通過圖形化器件編輯器定義輸入激勵信號及測試輸出的標準響應信號，快速批量建立元器件和整板測試庫，強大的元器件和整板仿真測試功能；
7）64通道高級電路板故障查找功能，可擴充到2048通道。每個通道可以根據需要分別獨立定義為：輸入/電壓測量、輸出/驅動或V/I曲線測量；
8）短路追蹤測試（通斷測試）；
9）未知型號器件查詢與識別。
6500(ATM)后驅動技術
當對數字IC進行在線功能性測試時, 有必要施加激勵信號到組件輸入端, 然而, 在正常情況下, 這些輸入端是連接到電路板上其它組件的輸出端; 因此, 只能運用技術上稱為后驅動(backdriving)或節點強迫(node forcing)的方式, 短暫地強迫輸入端達到要求的狀態, 以便測試 IC。這個方法是, 借著施加一個比此組件受到后驅動時所提供的電流流出或電流流入輸出更高的電流流出或電流流入輸出, 此組件受到后驅動時的輸出便被迫失去飽和地達到要求的電平; 這種方法廣泛地應用于在線測試。
功能特點：
1.適用于所有邏輯系列（TTL，CMOS，LVTTL，ECL，DTL，LSI，RTL，PECL，LVPECL等）；
2.具備加電和非加電測試；
3.包含大量常用數字器件測試庫，易于使用；
4.通過功能，管腳電壓，連接關系，溫度系數和V-I測試檢測所有常見故障；
5.圖形化邏輯時序測試生成器，用于定制測試向量；
6.具有電壓驅動/測量和VI測試的板級故障檢查功能；
7.軟件具備編輯自動測試流程的TestFlow管理器；
8.通過/失敗結果顯示，方便沒有經驗的用戶直接判斷好壞；
9.數據記錄功能使測試過程可追溯；
10.可編程軟件具有對用戶訪問的靈活控制。
