全自動太陽能熱水器性能及能效測試系統
|
 |
產品型號：TMC—2S
產品代碼：
產品價格：
折 扣 率： 0
最后更新：2014-06-12
關 注 度：4005
生產企業：東莞綠光新能源科技有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹TMC—2S全自動太陽能熱水器性能及能效測試系統
(單臺可移動式測試系統)
一．楖述及特點
隨著國家“十二五發展規劃”之可再生能源太陽能產業發展綱要的實施和太陽能產業的不斷升級，對太陽能產業的健康良性快速發展起到?jīng)Q定性作用。而太陽能熱水器產品質量的好與壞又直接影響到整個產業的發展。因此針對太陽能產品的質量和檢測精度要求的都很高和嚴格。
根據《家用太陽能熱水系統能效限定值及能效等級》新國標的實施和我公司長期生產太陽能檢測儀器經驗和測試現場的實驗數據的基礎上，特推出單臺TMC—2S型太陽能熱水器性能及能效等級自動測試系統。該系統具有手動（人機對話模式）和自動（可編程程序自動控制系統）2種測試功能，并且相互轉換和互鎖等。既可全自動測試，又可以半自動測試。真正實現一鍵式操作，自動運作的高智能化，低故障率性和具有測試精度高，性能穩定，勞動效率高等方面的特征。真正的減少了操作人員的勞動強度（不需要測試人員凌晨起來操作）和減少了人為因素操作造成的測試結果。所有配置集都集中一臺可移動式測試控制機柜里，采用可編程程序自動控制系統和人機對話模式，實現對太陽能熱水器進行自動控制，具有在測試過程中實現自動上水、混水、加熱混水、制冷混水和放水等。具有高度集中控制，實用性強，價格便宜，便于現場檢測，可廣泛應用于太陽能熱水器生產廠，質檢所,能效節能認證中心，科研單位和各大院校領域的使用和能效等級的評定測試。
二、產品測試范圍
1.家用太陽能熱水器 (真空管太陽能熱水器和平板太陽能熱水器)
三、產品適用標準
1.GB/T18708-2002家用太陽能熱水系統熱性能試驗方法（熱性能參數）
2.GB 26969-2011家用太陽能熱水系統能效限定值及能效等級
四、產品測試功能
標 準 熱性能（GB/T18708-2002） 能效等級GB/T26969-2011)
功 能 日有用得熱量 能效系數值
平均熱損系數 能效等級
實驗結束水溫
系統得熱量與太陽輻照量的曲線圖
五、產品運行環境
1．環境溫度：-40℃～60℃
2．相對濕度：≤90%
3．適用電源：220V（±10%），50Hz(±2%)
4. 室外正南無陽光遮擋,面積大于50㎡
六、TMC—2S型測試系統技術指標及特點
1.、測試儀器:
測試要素 技 術 指 標
太陽輻射 A.通道數:標準1通道（總輻射）
B.測量范圍:0～2000W/m2 C.測量精度:＜5% D.顯示分辨率:1 W/m2
E.顯示內容:瞬時值，小時累計量，日累計量等
溫度(水溫) A.通道數: 5路 B.測量范圍 0～150℃ C.測量精度:±0.1℃ D.顯示分辨率：0.1℃
環境溫度 A.通道數:1路 B.測量范圍 -40～70℃ C.測量精度:±0.1℃ D.顯示分辨率：0.1℃,
不銹鋼封裝,￠6×40mm,全密封,防腐,防水，帶百葉箱防輻射罩
環境風速 A.通道數:1路 B.測量范圍:0～60m/s C.測量精度:±0.5 m/s
水流量 A.通道數:1路
B.測量范圍:0.2～1.2m3/h C.耐水溫：0～120℃ D.測量精度:＜1% E.工作壓力:6.3MP
太陽能測試系統主機 軍工級電路板，高性能微處理器為主控CPU，大容量數據存儲器，數據采樣率高于0.5秒/通道，控制標準設計，便攜式防震結構，大屏幕漢字液晶顯示屏，輕觸薄膜按鍵，操作簡單。適合在惡劣工業環境使用。具有停電保護功能，當交流電停電后，由充電電池供電，可維持24小時以上。。
A．具有流量和太陽輻射手動和自動設置和清零等功能，有利于第二天得熱量的自動測試
B．輸入阻抗：大于傳感器的1000倍或10MΩ中的較大值，最小分度不超過規定準確度的兩倍
C．?dāng)?shù)據存儲容量:10000條數據
D．?dāng)?shù)據存儲及顯示內容:時間，太陽輻射（瞬時功率，日累計量），溫度（環境溫度，各路水溫），風速，流量等信息。
E．標準RS232通訊接口與管理微機有線連接（特殊接線方式通訊距離達200米），實時傳送采集數據，并可下載數據存入電腦軟件上。
測試方法 系統推薦執行GB/T18708-2002新國標“循環法”測試和GB/T26969-2011能效測評
2、TMC-ST自動控制系統指標：
將測試儀器與檢測配套設備中的控制部分集成一體的綜合自動控制裝置， 該自動控制系統采用硬件自動控件儀、移動式自動控制柜和軟件可編程程序相結合的技術，發出各種測試指令完成被測太陽能熱水器的自動上水、泵上水、加熱混水、制冷混水、放水和斷水等功能，是完成整個系統測試的中心神經樞紐。具有日有用得熱量、熱損系數和初始水溫控制的自動和手動2種功能。在硬件和軟件分別設置有轉換開關實現“手動”與“自動”的轉換，可進行互鎖，互不干擾，并具有運行狀態指示功能。
根據國標GB/T18708-2002和GB/19141-2011測試要求，測試日有用得熱量和熱損系數時，需要太陽能熱水器貯水箱中的水溫進行控制，采用高精度PID溫控模塊，對測試所需要的初始水溫進行加熱和制冷控制，具有水泵防無水空轉，加熱器防干燒的功能；通過混合攪拌,使太陽能熱水器貯水箱中的水溫均勻一致,滿足測試需要（標準要求日用得熱量測試初始水溫20℃，熱損系數初始水溫不小于50℃，此溫度為太陽能熱水器水箱里面的真正初始水溫），真正實現全自動測試的需求。減少測試人員的勞動強度和人為所操作的測試準確性。該自動控制系統具有以下特征：
A．自動控制儀：
（1）控制精度：± 5℃ （2）水溫檢測精度: ±0.1℃ （3）控制通道：5-14通道
（4）加熱與制冷智能轉換，真正啟到自動功能

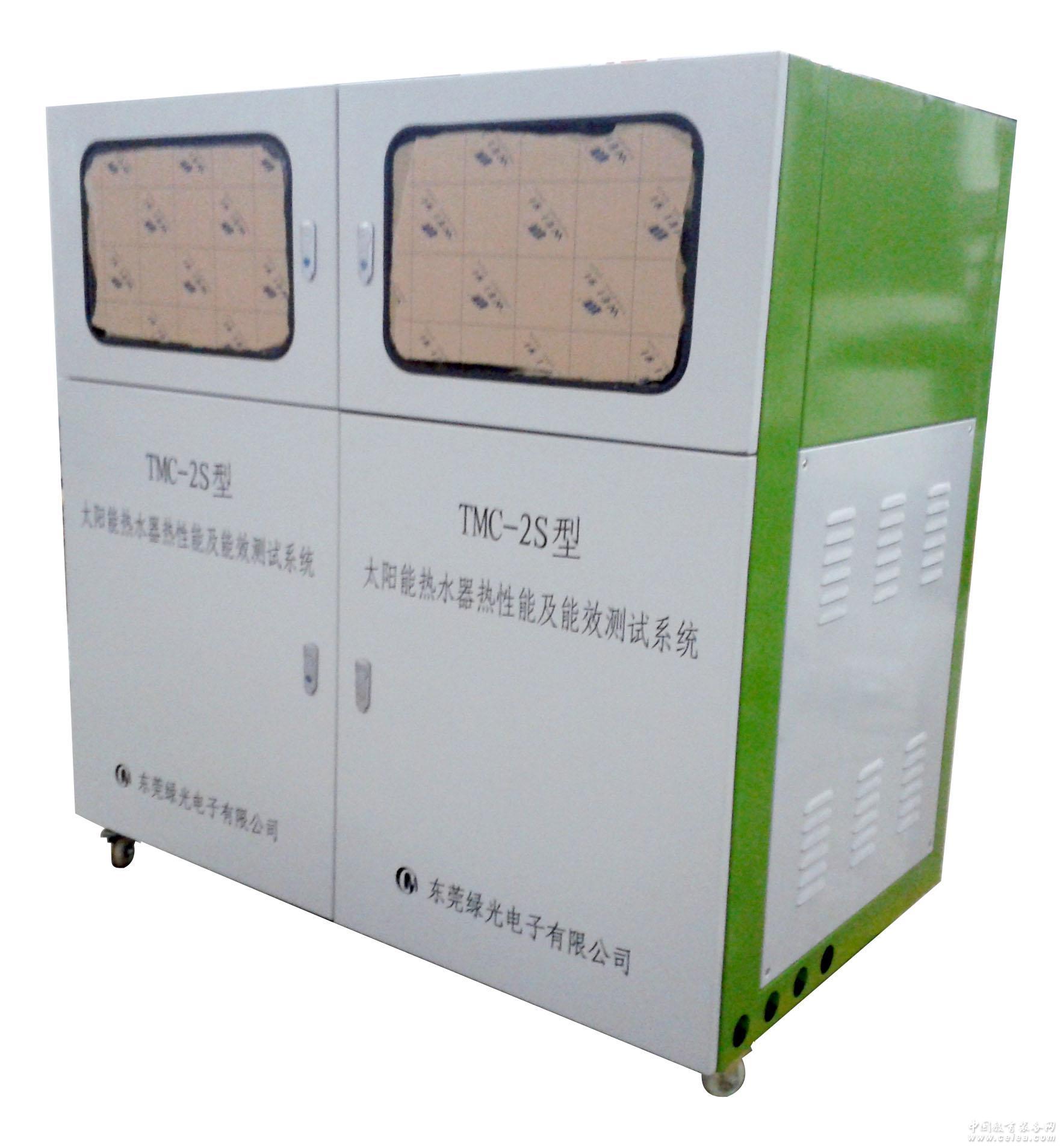

B.可移動式控制柜：
整體可移動式和獨有的傳感器安裝伸降可調式支架，安裝和測試方便的防水防曬結構設計，并具有散熱功能，保證里面的電加熱器加熱時所產生的高溫造成的危險因素，材料SUS201 鋼板制造，表面經噴塑處理，長時間不易生銹。內管道采用SUS304不銹鋼材質，并做保溫措施，等級可達3級
C.水泵：采用德國威樂牌，先進的結構設計,徹底的解決雜質堵塞問題;電機采用封閉式設計,使用壽命長;采用防熱風扇,適用于高溫水增壓(水溫100攝氏度);采用特殊的離心式葉輪,噪音非常少（國產泵噪音大，性能不穩定）;水利部件采用特殊的材料和涂層,不易生銹。
（1）電源(V/HZ):220/50 （2） 輸入功率:95W （3）最大揚程:9 （4）最大流量(m3/h):2.1
D．電磁閥：4路/套，高溫型，完成上水、放水、加熱混水和斷水的邏輯組合。
（1）進口配件國內組裝 （2）泄漏量為零 （3）最高動作頻率：5次/秒 （4）工質溫度：-9-120℃
E.防干燒，�？辙D(zhuǎn)控制保護裝置：1路/套，高溫型。用于混水泵保溫控制柜的保護，可有效的防止加熱器內干燒，�；焖每辙D(zhuǎn)等功能。
F．加熱器：1路/套，采用管道式內加熱技術，具有加熱效率高，均勻、熱量損失小。
（1） 三U 型電加熱 功率(1KWx3) （2）電加熱套筒材料SUS304
G．水位控制裝置：用于控制太陽能熱水系紡統的自動上水和自動斷水、排氣等功能，具有耐高溫，耐腐蝕、耐沖擊和耐震動性強等特點
（1）不繡鋼材質 （2）電動式220V供電 （3）耐高溫：-30℃-100℃ （4）熱沖性：-30℃-120℃
3.TMC-2S全自動太陽能熱水器測試系統軟件：
A.軟件界面采用圖形和動態化設計，實時將測試的數據以圖形、動態的方式顯示。軟件支持(GB/T 18708，GB/T26969-2011 家用太陽能熱水系統能效限定值及能效等級)等國標要求，在windows2000以上環境即可運行，檢測數據自動存儲（存儲時間可以設定），自動繪制太陽能熱水器的系統得熱量與太陽輻照量的曲線圖，自動算出CTP能效值和等級參數，與打印機相連打印檢測報告，數據存儲格式為EXCEL標準格式可供其它軟件調用。
B．采用可編程程序控制模式，發布和完成各種測試指令，并具有對PID溫控器控制和傳感器校準功能。
七、技術資料
提供儀器設備的安裝手冊、操作手冊、維修保養手冊等技術文件及產品合格證、質量保證書等全套資料。
八、技術服務
質保與維修：提供一年保修，終身維修，終身提供軟件免費升級。
九、太陽能熱水器試驗場安裝要求
A、室內部份
工作環境：A.電 源：220V ±10% 50±2HZ
B.環境溫度：-10℃～40℃
C.相對濕度：≤95% RH
D.室內到室外距離小于20米
B、室外部分
A.室外電源：需要將電源接到實驗廠地處。三相電380V 1個，二相電220V 1個,并且交流電源（需防水）。
B.水源要求：需要將水源接到實驗廠地處并具有上水和下水通道，主管路為6分管，水壓自來水常壓。
C．室外場地：正對南方，周圍無建筑物遮擋的露天場地, 具備正常上下水管線,交流電源(防水)，并且熱水器應安裝在距離樓房邊緣3米處，面向正南。面積可根據客戶的實際場地大小自由設置
十、TMC—2S型太陽能熱水器性能及能效等級測試系統配置清單
序號 名稱 型號 數量 單位
1 太陽能熱水器測試系統主機 TMC-2S 1 臺
2 太陽總輻射傳感器 TBQ-2C 1 臺
3 精密溫度傳感器 PTWD-2A 4 只
4 環境溫度傳感器（帶防太陽輻射罩） PTWD-2AF 1 只
5 數字風速傳感器 PY-FS01 1 臺
6 流量傳感器 LWGY-10 1 臺
7 太陽能熱水器熱性能及能效等級測試軟件 TMC-2 1 套
8 伸降式傳感器支架 TMC-ZJ 1 臺
9 自動控制儀 TMC-2ST 1 套
10 移動式控制柜 TMC-KZG 1 臺
11 水溫加熱器 3KW 1 套
12 冷水機組 AC1.5 1 只
13 水位傳感器（交流220V，含轉換裝置 ） SF-1 1 套
14 304不銹鋼軟連裝置（3.5米/根）含轉接裝置 標準 2 套 |
|
