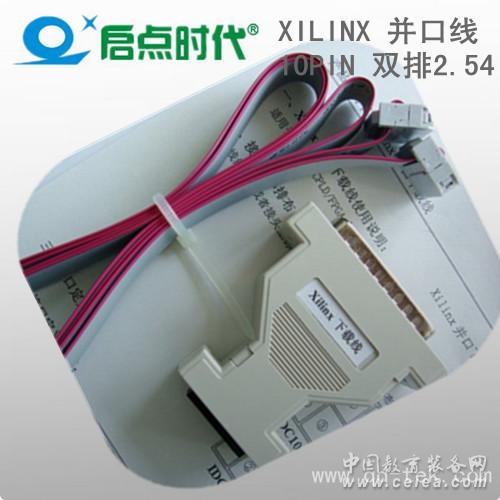

并口線 xinlinx 10pin/6pin 下載線性?xún)r(jià)比高
產品型號:XILINX 并口線
產品代碼:201434767
產品價格:50
產品編碼:201415246576
計量單位:套
折 扣 率: 0
最后更新:2014-09-18
關 注 度:3813
生產企業:深圳市啟點時代科技有限公司
在線詢價留言
與企業聯系時請告知該信息來自教育裝備網!
分享到:
更多

產品詳細介紹兼容FPGA/JTAG模式。支持老版本Fundation和各種版本ISE軟件,可以提供10Pin和6Pin接口的下載線,長度約120cm,端口定義如下,訂購時請注明需要6Pin或者是10Pin的接口。

下載線接口圖示[Pin編號對應目標板上的接口引腳,下載線紅色線或者接頭上標了“▼”的那端為第一腳]



6Pin接口圖示



10pin接口圖示

二、接頭引腳排布

    排線紅色線或者接頭上標了“▼”的那端為第一腳,引腳分布關系如下:

IDC10 Pin接頭引腳排布
 ②  ④  ⑥  ⑧  ⑩
 ①   ③   ⑤  ⑦  ⑨
 IDC6 Pin接頭引腳排布
① ② ③ ④ ⑤ ⑥



三、接口定義

10Pin接口定義

Pin
 FPGA下載模式
 JTAG下載模式

1
 CCLK
 TCK

2
 GND
 GND

3
 D/P
 TDO

4
 VCC
 VCC

5
 nPROG
 TMS

6
 NC
 NC

7
 NC
 NC

8
 NC
 NC

9
 DIN
 TDI

10
 GND
 GND


6Pin接口定義

Pin
 FPGA 下載模式
 JTAG下載模式

1
 VCC
 VCC

2
 GND
 GND

3
 CCLK
 TCK

4
 D/P
 TDO

5
 DIN
 TDI

6
 nPROG
 TMS

深圳市免快遞費,廣東省可做貨到付款!

質量保證,一個月內產品有任何問題無條件退換!一年免費保修!

備大量現貨,需訂購請速聯絡!批量?jī)r(jià)格優惠,歡迎交流洽談!
